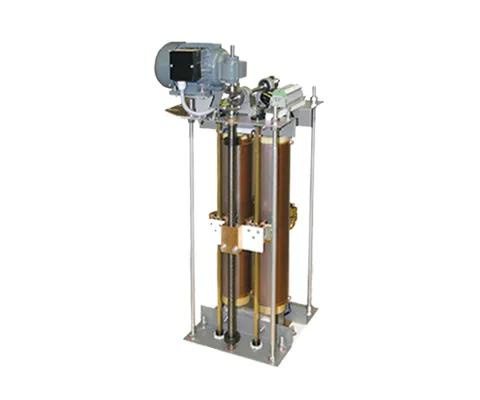

Trasformatore a rapporto variabile RTE 230 V
Descrizione
I trasformatori a rapporto variabile a colonna REO completano la serie REOVAR per correnti fino a 1.000 A e consentono la regolazione fine della tensione di uscita con corrente costante in uscita.
La forma d'onda sinusoidale viene mantenuta: non si verificano quindi problemi di compatibilità elettromagnetica sull'intero campo di regolazione. Tutti i prodotti della serie sono realizzati con materiali certificati UL.
La struttura REO consente una facile gestione del rullo in carbone e dell'albero di comando, e la trasmissione a ingranaggi conici in rame permette una regolazione della tensione di uscita senza isteresi anche a elevate velocità di regolazione del motore di azionamento. Per questo i trasformatori a rapporto variabile a colonna REO sono ideali per la regolazione di potenze elevate.
I trasformatori a rapporto variabile a colonna REO sono conformi alla norma EN 61558-2-14
Vantaggi
- Regolazione ad alta precisione (tensione tra spire di circa 0,7 V)
- Nessuna generazione di correnti o tensioni armoniche (tensione di uscita sinusoidale pulita, priva di armoniche)
- Elevata capacità di sovraccarico in servizio di breve durata
- Nessun disturbo elettromagnetico
DATI TECNICI
RTE
| Tensione di ingresso | 230 V / 400 V |
|---|---|
| Tensione di uscita | 0 – 230 V / 0 – 400 V |
| Corrente di uscita | 8,5 – 435,0 A / 250 A |
| Potenza di uscita | 2,0 – 100,0 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | Autotrasformatore |
| Grado di protezione | IP00 – IP20 |
RTE-S
| Tensione di ingresso | 230 V / 400 V |
|---|---|
| Tensione di uscita | 0 – 230 V / 0 – 400 V |
| Corrente di uscita | 47 – 1.360 A |
| Potenza di uscita | 18 – 300 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | Autotrasformatore |
| Grado di protezione | IP00 – IP20 |
RTEU
| Tensione di ingresso | 230 V / 400 V |
|---|---|
| Tensione di uscita | ± 0 – 230 V / 2 x ± 0 – 200 V |
| Corrente di uscita | 8,5 – 435,0 A / 250 A |
| Potenza di uscita | 2,0 – 100,0 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | I0 |
| Grado di protezione | IP00 – IP20 |
RTEU-S
| Tensione di ingresso | 230 V / 400 V |
|---|---|
| Tensione di uscita | ± 0 – 230 V / 2 x ± 0 – 200 V |
| Corrente di uscita | 47 – 1.360 A |
| Potenza di uscita | 18,0 – 300,0 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | Autotrasformatore |
| Grado di protezione | IP00 – IP20 |
RTGE
| Tensione di ingresso | 230 V / 400 V |
|---|---|
| Tensione di uscita | 0 – 240 V / 0 – 440 V |
| Corrente di uscita | 8,3 – 290,0 A |
| Potenza di uscita | 2,0 – 128,0 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | li0 |
| Grado di protezione | IP00 – IP20 |
Scheda tecnica
Scaricate la scheda tecnica con tutti i dati del prodotto.
