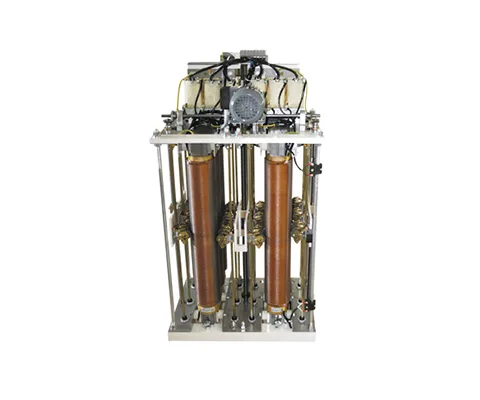

Trasformatore a rapporto variabile DRTEU
Descrizione
I trasformatori a rapporto variabile a colonna REO con regolazione ± sono la soluzione ideale in abbinamento ai trasformatori REO e consentono di raddoppiare la potenza.
La forma d'onda sinusoidale viene mantenuta: non si verificano quindi problemi di compatibilità elettromagnetica sull'intero campo di regolazione.
Tutti i prodotti della serie sono realizzati con materiali certificati UL. La struttura REO consente una facile gestione e una regolazione della tensione di uscita senza isteresi, anche a elevate velocità di regolazione del motore di azionamento. Per questo i trasformatori a rapporto variabile a colonna REO sono ideali per la regolazione di potenze elevate.
I trasformatori a rapporto variabile a colonna REO sono conformi alla norma EN 61558-2-14
Vantaggi
- Regolazione ad alta precisione (tensione tra spire di soli 0,7 V circa)
- Nuclei a basse perdite
- Avvolgimenti impregnati sotto vuoto
- Avvolgimenti praticamente esenti da manutenzione
- Materiali certificati UL
- Disponibili in IP00 e IP20
- Ampia gamma di accessori
Opzioni per trasformatori a rapporto variabile a colonna
| Azionamento manuale tramite albero | con suffisso "SP" (albero verticale) |
|---|---|
| Azionamento manuale tramite albero con rinvio a ingranaggi conici | con suffisso "SPW" (albero orizzontale) |
| Circuito ± | U |
| Azionamenti motorizzati | Motore di azionamento AC 230 V 50/60 Hz con suffisso "MoK"; motore di azionamento trifase 3 x 400/230 V 50/60 Hz con suffisso "Mo" |
| Versioni con involucro | Disponibili anche nel grado di protezione standard IP20, con verniciatura standard RAL 7035. |
| Tensione di uscita | Se la tensione di uscita deve essere mantenuta costante, REO dispone nella propria gamma di regolatori adatti, ad es. il regolatore a inseguimento NLR 7000 per motori trifase e il regolatore a tre punti NLR 2012 per motori AC |
| Altre esecuzioni speciali | Su richiesta |
DATI TECNICI
DRTEU
| Tensione di ingresso | 3 x 400 V |
|---|---|
| Tensione di uscita | 3 x ± 0 – 400 V, 3 x ± 0 – 500 V |
| Corrente di uscita | 3 x 8,7 – 208 A |
| Potenza di uscita | 6,0 – 153 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | Stella / autotrasformatore |
| Grado di protezione | IP00 – IP20 |
DRTEU-S
| Tensione di ingresso | 3 x 400 V, 3 x 0 – 400 V, 3 x 0 – 660 V |
|---|---|
| Tensione di uscita | 3 x ± 0 – 400 V |
| Corrente di uscita | 3 x 21,5 – 557,0 A |
| Potenza di uscita | 15 – 384 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | Stella / autotrasformatore |
| Grado di protezione | IP00 – IP20 |
DRTGE
| Tensione di ingresso | 3 x 400 V |
|---|---|
| Tensione di uscita | 3 x 0 – 400 V, 3 x 0 – 660 V |
| Corrente di uscita | 3 x 84 – 336,0 A |
| Potenza di uscita | 3 – 384 kVA |
| Campo di frequenza | 50/60 Hz |
| Gruppo vettoriale | Stella / autotrasformatore |
| Grado di protezione | IP00 – IP20 |
Scheda tecnica
Scaricate la scheda tecnica con tutti i dati del prodotto.
