Descrizione

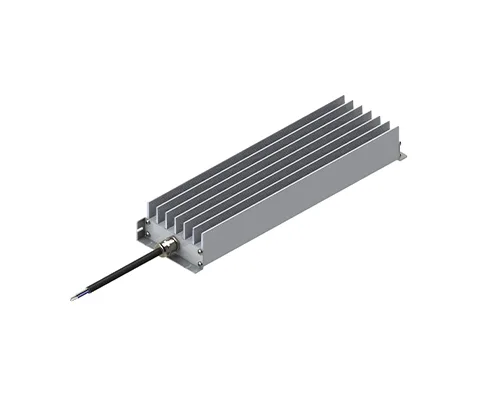

Il resistore di frenatura BW 156 è progettato per azionamenti con convertitori di frequenza di piccola e media potenza. Il montaggio è possibile sia all'interno sia all'esterno del quadro elettrico. Oltre all'elevato grado di protezione IP66, la serie a profilo REOHM 156 è ora anche certificata UL e copre una gamma di potenza da 50 W a 7.500 W (in combinazione).

Opzionale

Interruttore termico
Protezione contro i contatti accidentali per evitare temperature superficiali elevate

Vantaggi

Dimensioni ridotte
Collegamento rapido
Resistente al cortocircuito
Adattabile a qualsiasi convertitore di frequenza
Impiego in condizioni gravose
Montaggio verticale e orizzontale possibile
Alta impedenza in caso di sovraccarico

SPECIFICHE TECNICHE

Valori di resistenza: 0,3 – 2.000 Ohm
Potenza continuativa: 400 – 7.500 W
Tensione di esercizio max.: 900 V

DATI TECNICI

Tipo	Valori di resistenza R [Ohm] secondo serie E12*	Potenza continuativa P [W] IP20	Potenza continuativa P [W] IP65	Tensione di esercizio max. U [V]
BW 156 / 400 / IP …	1 – 820	400	300	900
BW 156 / 600 / IP …	1 – 820	600	400
BW 156 / 800 / IP …	1,8 – 820	800	500
BW 156 / 1000 / IP …	2,2 – 820	1000	600
BW 156 / 1200 / IP …	2,2 – 820	1200	700
BW 156 / 1500 / IP …	2,2 – 820	1500	800

*Altri valori di resistenza disponibili su richiesta.

DIMENSIONI IN MM

Esecuzione IP20/40

Tipo	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	B1 [mm]	B2 [mm]	H [mm]	D [mm]	Cavo di collegamento
BW 156 / 400	170	155	140	500	103	70	53	4,5	IP20/40 PTFE AWG14
BW 156 / 600	230	215	200	500	103	70	53	4,5
BW 156 / 800	300	285	270	500	103	70	53	4,5
BW 156 / 1000	370	355	340	500	103	70	53	4,5
BW 156 / 1200	450	435	420	500	103	70	53	4,5
BW 156 / 1500	600	585	570	500	103	70	53	4,5

Esecuzione IP54/65

Tipo	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	B1 [mm]	B2 [mm]	H [mm]	D [mm]	Cavo di collegamento
BW 156 / 400	174	159	140	500	104	70	53	4,5	IP54/65 cavo di collegamento schermato 3 x 1,5 mm²
BW 156 / 600	234	219	200	500	104	70	53	4,5
BW 156 / 800	304	289	270	500	104	70	53	4,5
BW 156 / 1000	374	359	340	500	104	70	53	4,5
BW 156 / 1200	454	439	420	500	104	70	53	4,5
BW 156 / 1500	604	589	570	500	104	70	53	4,5

Esecuzione combinata BF 1 – BF 4

Tipo	L1 [mm]	L2 [mm]	B1 [mm]	B2 [mm]	H1 [mm]	H2 [mm]	D [mm]	Esecuzione [mm]	Cavo di collegamento
BW 156 / 2000	600	360	300	270	73	53	8,5	BF 1	IP20/40 PTFE AWG14
BW 156 / 2400	680	440	300	270	73	53	8,5	BF 1
BW 156 / 3000	830	590	300	270	73	53	8,5	BF 1
BW 156 / 4500	830	590	430	400	73	53	8,5	BF 2
BW 156 / 6000	830	590	560	530	73	53	8,5	BF 3
BW 156 / 7500	830	590	690	660	73	53	8,5	BF 4

Protezione contro i contatti accidentali / Copertura

Tipo	L1 [mm]	L2 [mm]	B1 [mm]	B2 [mm]	H [mm]	D [mm]
BW 156 / 400 / …	300	270	200	150	140	7,0 x 10,0
BW 156 / 600 / …	360	330	200	150	140	7,0 x 10,0
BW 156 / 800 / …	430	400	200	150	140	7,0 x 10,0
BW 156 / 1200 / …	580	550	200	150	140	7,0 x 10,0
BW 156 / 1500 / …	730	700	200	150	140	7,0 x 10,0

Ulteriori coperture disponibili su richiesta.

Per valori di resistenza ridotti, la sezione del conduttore viene adattata alla corrente.

In caso di guasto il resistore diventa ad alta impedenza; per questo motivo ogni serie è disponibile con interruttore termico. Le potenze indicate sono state rilevate con i resistori in posizione orizzontale in aria, a una distanza minima di 100 mm dalla superficie di appoggio. Le potenze si riferiscono ai prodotti standard con tolleranza normale di ±10 % a una temperatura ambiente di 20 °C.
