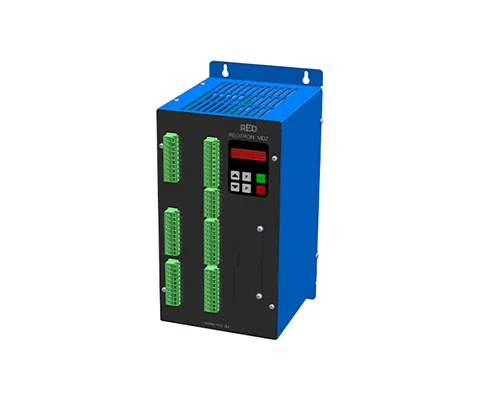

REOTRON MDZ 2000

Descrizione

I dispositivi di comando della serie REOTRON MDZ 2000 sono apparecchi a microprocessore per il controllo di tiristori di potenza in sistemi raddrizzatori a 6 impulsi. I dispositivi comprendono l'elettronica di comando e regolazione nonché la generazione degli impulsi di accensione e gli stadi di uscita.

Il raddrizzatore può funzionare come regolatore di corrente o di tensione, con commutazione automatica sul setpoint più basso. I setpoint possono essere impostati tramite potenziometri esterni, segnali di comando (0…10 V DC oppure 0…20 mA / 4…20 mA DC) o un display di comando integrato. Gli ingressi standard del valore effettivo accettano una tensione di uscita del raddrizzatore di ±0…40 V e una corrente di uscita di ±0…75 mV; sono disponibili anche segnali normalizzati 0…10 V DC.

Vantaggi

• Impiego come regolatore a tiristori trifase o come ponte trifase totalmente controllato
• Collegamento possibile a campo rotante destrorso o sinistrorso (rilevamento automatico)
• Regolazione di corrente o di tensione
• Possibilità di selezione del gruppo vettoriale del trasformatore
• Commutabile al funzionamento come regolatore senza funzioni di controllo
• Impostazione esterna del setpoint
• Ingresso per interruttore di sovratemperatura
• Segnalazione di guasto
• Utilizzabile come regolatore a tiristori trifase con trasformatore a valle e raddrizzatore a ponte passivo

Funzionamento

Questi dispositivi contengono regolatori separati per la regolazione di corrente e di tensione. In modalità di regolazione di tensione, la tensione di uscita impostata dal setpoint viene mantenuta costante da un anello di regolazione interno, rendendo ininfluenti le variazioni di carico e le fluttuazioni della tensione di rete. Nel funzionamento come regolatore di corrente, la corrente di uscita viene confrontata con il setpoint e regolata di conseguenza, mentre la tensione di uscita sale al valore massimo.

Indicatori a LED segnalano il raggiungimento del valore limite Imax e dei limiti di regolazione. Quando entrambi i setpoint sono attivi, ha la priorità il regolatore con il setpoint più basso. Ad esempio, nella regolazione di tensione con regolazione di corrente subordinata, il regolatore di tensione rimane attivo finché non viene superato il limite di corrente; a quel punto il regolatore di corrente assume la priorità. Per il funzionamento in sola tensione o sola corrente, l'ingresso del setpoint non utilizzato deve essere ponticellato alla tensione di riferimento (10 V DC).
