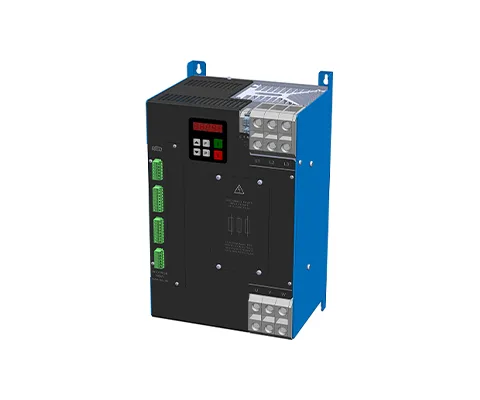

Regolatore a tiristori trifase REOTRON MDW 700
Descrizione
I regolatori di potenza REOTRON MDW sono impiegati nell'ingegneria di processo industriale e in particolare negli impianti termotecnici. I regolatori a tiristori sono disponibili nella versione a controllo dell'angolo di fase e con controllo a treni d'onda e dispongono di regolatori interni di tensione, corrente e potenza: la potenza di uscita rimane così stabile anche in presenza di requisiti elevati. I dispositivi possono operare sia direttamente sul carico da regolare (ad es. riscaldatori a infrarossi) sia come regolatori primari di trasformatori per l'adattamento della tensione e la separazione sicura (ad es. elementi riscaldanti in grafite).
I regolatori a tiristori della serie REOTRON MDW (3 fasi controllate) sono moderni dispositivi comandati da microprocessore, con dispositivi di misura integrati per i valori effettivi dei trasformatori di tensione e di corrente. Per l'elaborazione dei valori effettivi in componenti esterni dell'impianto sono disponibili uscite (monitor del valore effettivo) 0…+10 V DC.
La comunicazione con i dispositivi può avvenire tramite interfacce analogiche 0…+10 V DC, 0(4)…20 mA, potenziometri o sistemi bus di campo Profibus-DP, CAN bus, DeviceNet, EtherNet/IP, ProfiNet ed EtherCAT, consentendo così l'integrazione nei sistemi bus esistenti. I dispositivi possono essere adattati alle rispettive condizioni di carico tramite i parametri regolabili internamente Umax, Imax, Pmax, nonché rampa di salita e rampa di discesa.
I regolatori a tiristori REOTRON MDW 700 sono progettati come dispositivi da installazione in quadro elettrico con grado di protezione IP20, per il montaggio su piastra. Il raffreddamento è ad aria; a partire da 150 A i ventilatori sono integrati. I dispositivi della serie REOTRON MDW-WK sono progettati per il raffreddamento ad acqua e possono essere facilmente integrati in un circuito idraulico esistente.
Vantaggi
- Unità di comando con controllo dell'angolo di fase o a treni d'onda
- Misura dei valori efficaci
- Collegamento tramite interfacce analogiche, potenziometri o sistemi bus di campo
- Raffreddamento ad aria o ad acqua
- Dispositivo da installazione per quadri elettrici
DATI TECNICI
| Modello | Tensione di ingresso | Tensione di uscita | Corrente |
|---|---|---|---|
| REOTRON MDW 700-10 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 10 A |
| REOTRON MDW 700-25 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 25 A |
| REOTRON MDW 700-50 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 50 A |
| REOTRON MDW 700-80 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 80 A |
| REOTRON MDW 700-110 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 110 A |
| REOTRON MDW 700-150 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 150 A |
| REOTRON MDW 700-200 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 200 A |
| REOTRON MDW 700-300 | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 300 A |
| REOTRON MDW 700-115* | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 115 A |
| REOTRON MDW 700-160* | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 160 A |
| REOTRON MDW 700-250* | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 250 A |
| REOTRON MDW 700-350* | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 350 A |
| REOTRON MDW 700-450* | 3 x 400 V AC, ±10 % | 3 x 0…400 V | 3 x 450 A |
| Specifica | Dettagli |
|---|---|
| Tipo di carico | Resistivo / induttivo |
| Setpoint: corrente, tensione, potenza | 0…+10 V DC, 0(4)…20 mA, tastiera interna |
| Interfaccia (opzionale) | Profibus-DP, CAN-Bus, DeviceNet, EtherCAT |
| Ingresso di abilitazione | 24 V DC, contatto esterno (a potenziale zero) |
| Segnalazione di stato pronto, segnalazione di stato potenza inserita | Relè, contatto in scambio; relè, contatto in scambio |
| Indicazione del valore efficace: corrente/tensione | 0…+10 V DC |
| Temperatura di esercizio | 0…+45 °C |
| Temperatura di stoccaggio/trasporto | –10…+70 °C |
| Grado di protezione | IP20 |
*con raffreddamento ad acqua
