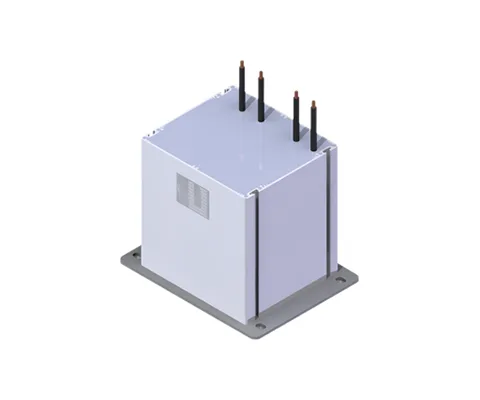

Induttanza per convertitori buck NTT UI114-50

Descrizione

L'induttanza per convertitori buck, componente passivo induttivo nell'alimentazione e nell'elettronica di potenza, serve ad attenuare le frequenze indesiderate oppure al risparmio e all'accumulo di energia.

Con il termine induttanza per convertitori buck si intende l'unità completa pronta all'uso, comprendente induttanza, raffreddamento ad aria, fissaggio e collegamenti. Le induttanze sono disponibili con nuclei diversi, il che consente una scelta mirata in funzione dei requisiti dell'applicazione. Oltre ai nuclei a base di ferro, si diffondono sempre più le induttanze con nuclei in lega amorfa, sotto forma di nuclei toroidali, nuclei a nastro avvolto tagliati o soluzioni speciali su misura.

L'impiego di materiali amorfi offre una combinazione eccezionale di elevata induzione di saturazione (1,56 T) e alta permeabilità. Oltre all'elevata classe di temperatura, le leghe amorfe si distinguono per le basse perdite per isteresi e per correnti parassite, per l'idoneità alla gamma delle medie frequenze (< 20 kHz) e per l'impiego con potenze elevate fino a 500 kVA.

Vantaggi

• Perdite inferiori rispetto ai lamierini a grani orientati
• Impiegabile nel campo dei kHz
• Potenze uguali o superiori con componenti più piccoli
• Peso notevolmente inferiore
• Induzioni elevate
• Impiegabile fino alla classe di temperatura H (180 °C)
• Grado di protezione IP 65

SPECIFICHE TECNICHE

• Tipo di induttanza: induttanza per convertitori boost/buck con nucleo in ferro
• Tensione del sistema: 500 – 1.100 V
• Tolleranze max. ammesse: (-10 % / +10 %)
• Linearità: min. 0,2 mH a 230 Aeff
• Correnti armoniche permanenti / armoniche sovrapposte: 60 A picco-picco a 19 kHz
• Classe di isolamento: H
• Raffreddamento: AF
• Grado di protezione: IP65/66
• Tensione nominale di isolamento: 1.200 V DC
• Tensione di prova: 3,5 kV (50 Hz, 60 s)
