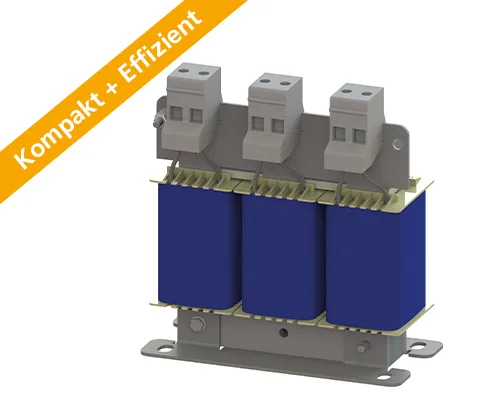

Induttanza motore N CNW 854

Descrizione

Compatto ed efficiente

La nuova serie non convince solo per i tempi di consegna più rapidi, ma anche per il risparmio di risorse e la maggiore efficienza.

Ridurre la pendenza di tensione (< 200 V/µs) e le distorsioni: proteggere in modo ottimale le utenze elettriche.

Oltre alle pendenze di tensione, la rapida commutazione dei semiconduttori di potenza genera sulla linea di alimentazione del motore notevoli distorsioni di corrente simmetriche e asimmetriche, che si accentuano con l'aumentare della lunghezza del cavo. Questi disturbi possono compromettere il funzionamento del motore con forte rumorosità e, nei casi estremi, con surriscaldamento. Un'induttanza motore può porvi rimedio. L'induttanza motore riduce la pendenza di tensione e i picchi di tensione tra i conduttori. Inoltre la corrente viene livellata.

Perdite e riscaldamento sono ridotti al minimo e la corrente di dispersione diminuisce. È possibile utilizzare cavi motore di maggiore lunghezza. L'isolamento del motore è protetto e la sua durata aumenta. L'induttanza motore attenua inoltre molto bene i disturbi condotti nella gamma delle basse frequenze. Si riducono le perdite e la tipica rumorosità del pacco lamellare del motore. Le pendenze di tensione sono limitate a < 200 V/µs.

Aumento della durata dei motori, riduzione della ripidità dei fronti du/dt verso terra e tra le fasi, riduzione della rumorosità del motore e livellamento della corrente.

Vantaggi

  • Protezione delle utenze elettriche
  • Limitazione della pendenza di tensione a < 200 V/µs
  • Maggiore durata delle utenze elettriche
  • Riduzione della rumorosità del motore
  • Basse correnti di dispersione sul motore
  • Possibilità di cavi motore più lunghi
  • Costruzione semplice
  • Design compatto
  • Produzione possibile secondo il sistema di isolamento UL E251513

Applicazioni tipiche

Sistemi di azionamento per motori, costruzione di macchine, ascensori / scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori, turbine eoliche

SPECIFICHE TECNICHE

  • Riduzione della pendenza di tensione du/dt a < 200 V/µs
  • Frequenza di campo: 0 – 60 Hz (azionamento)
  • Frequenza di commutazione dell'inverter: fino a 150 A > 4 kHz, oltre 150 A > 1,5 kHz
  • Conformità: EN 60289 / EN 61558
  • Tensione di prova: L-L 2.500 V, AC/50 Hz, 60 s; L-PE 2.500 V, AC/50 Hz, 60 s
  • Classe di isolamento: T40/F
  • Grado di protezione: IP00
  • Categoria climatica: DIN IEC 60068-1
  • Sovraccarico: 1,5 x IN per 1 min / h
  • Temperatura ambiente: 40 °C
  • Esecuzione: verticale, su angolari di fissaggio
DATI TECNICI
Tipo Tensione nominale U [V] Corrente nominale I [A] Induttanza L [mH] Perdite P [W] Massa [kg] Massa Cu [kg] Massa Al [kg]
N CNW 854 / 2 500 50/60 Hz 2 7,00 21 1,0 0,3 –
N CNW 854 / 4 500 50/60 Hz 4 3,60 26 1,1 0,5 –
N CNW 854 / 8 500 50/60 Hz 8 2,00 35 2,0 0,5 –
N CNW 854 / 10 500 50/60 Hz 10 1,70 44 2,2 0,9 –
N CNW 854 / 12 500 50/60 Hz 12 1,20 52 2,7 0,8 –
N CNW 854 / 16 500 50/60 Hz 16 0,90 54 2,8 0,9 –
N CNW 854 / 24 500 50/60 Hz 24 0,70 55 4,4 1,9 –
N CNW 854 / 30 500 50/60 Hz 30 0,50 40 4,5 0,9 –
N CNW 854 / 37 500 50/60 Hz 37 0,42 40 6,0 1,4 –
N CNW 854 / 48 500 50/60 Hz 48 0,32 60 7,0 1,9 –
N CNW 854 / 60 500 50/60 Hz 60 0,28 80 7,0 2,0 –
N CNW 854 / 75 500 50/60 Hz 75 0,22 100 8,0 1,4 –
N CNW 854 / 90 500 50/60 Hz 90 0,17 80 10,0 1,9 –
N CNW 854 / 115 500 50/60 Hz 115 0,14 150 14,0 1,6 –
N CNW 854 / 150 500 50/60 Hz 150 0,11 170 16,0 3,1 –
N CNW 854 / 180 500 50/60 Hz 180 0,09 160 18,0 3,2 –
N CNW 854 / 200 500 50/60 Hz 200 0,08 170 23,0 2,8 –
N CNW 854 / 250 500 50/60 Hz 250 0,065 240 24,0 3,8 –
N CNW 854 / 300 500 50/60 Hz 300 0,053 380 44,0 1,5 2,7
N CNW 854 / 350 500 50/60 Hz 350 0,046 330 55,0 2,6 4,6
N CNW 854 / 400 500 50/60 Hz 400 0,041 380 58,0 2,6 4,9
N CNW 854 / 500 500 50/60 Hz 500 0,032 520 63,0 2,6 5,2
N CNW 854 / 600 500 50/60 Hz 600 0,028 650 65,0 5,0 5,9
N CNW 854 / 700 500 50/60 Hz 700 0,024 820 86,0 5,0 5,7
N CNW 854 / 800 500 50/60 Hz 800 0,021 710 108,0 6,6 9,0
N CNW 854 / 900 500 50/60 Hz 900 0,018 800 114,0 13,8 7,6
N CNW 854 / 1000 500 50/60 Hz 1.000 0,016 900 114,0 13,8 7,6
N CNW 854 / 1200 500 50/60 Hz 1.200 0,013 1.170 122,0 13,8 8,0
DIMENSIONI IN MM
Tipo Lunghezza L1 [mm] Lunghezza L2 [mm] Larghezza B1 [mm] Larghezza B2 [mm] Altezza max. H1 [mm] Fissaggio N1 [mm] Fissaggio N2 [mm] Fissaggio D1 [mm x mm] Collegamenti morsetti / capocorda [mm²] Angolare di collegamento [mm x mm] Collegamento A1 [mm] Collegamento D2 [mm] Collegamento PE Ø [mm]
N CNW 854 / 2 80 96 45 55 110 56 34 5 x 8 2,5 – – – M4
N CNW 854 / 4 80 96 45 55 110 56 34 5 x 8 2,5 – – – M4
N CNW 854 / 8 80 96 55 65 110 56 43 5 x 8 2,5 – – – M4
N CNW 854 / 10 125 120 61 66 130 100 45 5 x 8 2,5 – – – M4
N CNW 854 / 12 125 120 71 67 130 100 55 5 x 8 2,5 – – – M4
N CNW 854 / 16 125 120 71 67 130 100 55 5 x 8 2,5 – – – M4
N CNW 854 / 24 155 150 76 86 170 130 54 8 x 12 10 – – – M4
N CNW 854 / 30 155 – 110 – 130 130 54 8 x 12 16 (M6) – 40 – M6
N CNW 854 / 37 155 – 125 – 130 130 69 8 x 12 16 (M6) – 40 – M6
N CNW 854 / 48 190 – 115 165 170 57 57 8 x 12 16 (M8) – 40 – M8
N CNW 854 / 60 190 – 115 165 170 57 57 8 x 12 16 (M8) – 40 – M8
N CNW 854 / 75 190 – 135 160 170 67 67 8 x 12 16 (M8) – 40 – M8
N CNW 854 / 90 190 – 135 160 170 77 77 8 x 12 16 (M8) – 40 – M8
N CNW 854 / 115 240 – 145 145 210 185 84 84 10 x 18 – 55 – M10
N CNW 854 / 150 240 – 145 145 210 185 94 94 10 x 18 – 55 – M10
N CNW 854 / 180 240 – 155 155 210 185 94 94 10 x 18 – 55 – M10
N CNW 854 / 200 300 – 160 270 224 95 95 10 x 18 25 (M12) – 55 – M12
N CNW 854 / 250 300 – 160 270 224 95 95 10 x 18 25 (M12) – 55 – M12
N CNW 854 / 300 360 – 180 315 264 137 137 10 x 18 – 30 x 4 40 11 M12
N CNW 854 / 350 360 – 200 315 264 142 142 10 x 18 – 40 x 5 50 13 M12
N CNW 854 / 400 360 – 215 315 264 157 157 10 x 18 – 40 x 5 50 13 M12
N CNW 854 / 500 360 – 225 315 264 167 167 10 x 18 – 40 x 5 50 13 M12
N CNW 854 / 600 420 – 215 365 316 144 144 13 x 20 – 40 x 8 60 13 M12
N CNW 854 / 700 420 – 245 480 316 174 174 13 x 20 – 40 x 8 60 13 M12
N CNW 854 / 800 420 – 255 480 316 174 174 13 x 20 – 60 x 5 70 2 x 13 M12
N CNW 854 / 900 420 – 265 480 316 174 174 13 x 20 – 60 x 10 80 2 x 13 M12
N CNW 854 / 1000 420 – 265 480 316 174 174 13 x 20 – 60 x 10 80 2 x 13 M12
N CNW 854 / 1200 420 – 275 480 316 184 184 13 x 20 – 60 x 10 80 2 x 13 M12

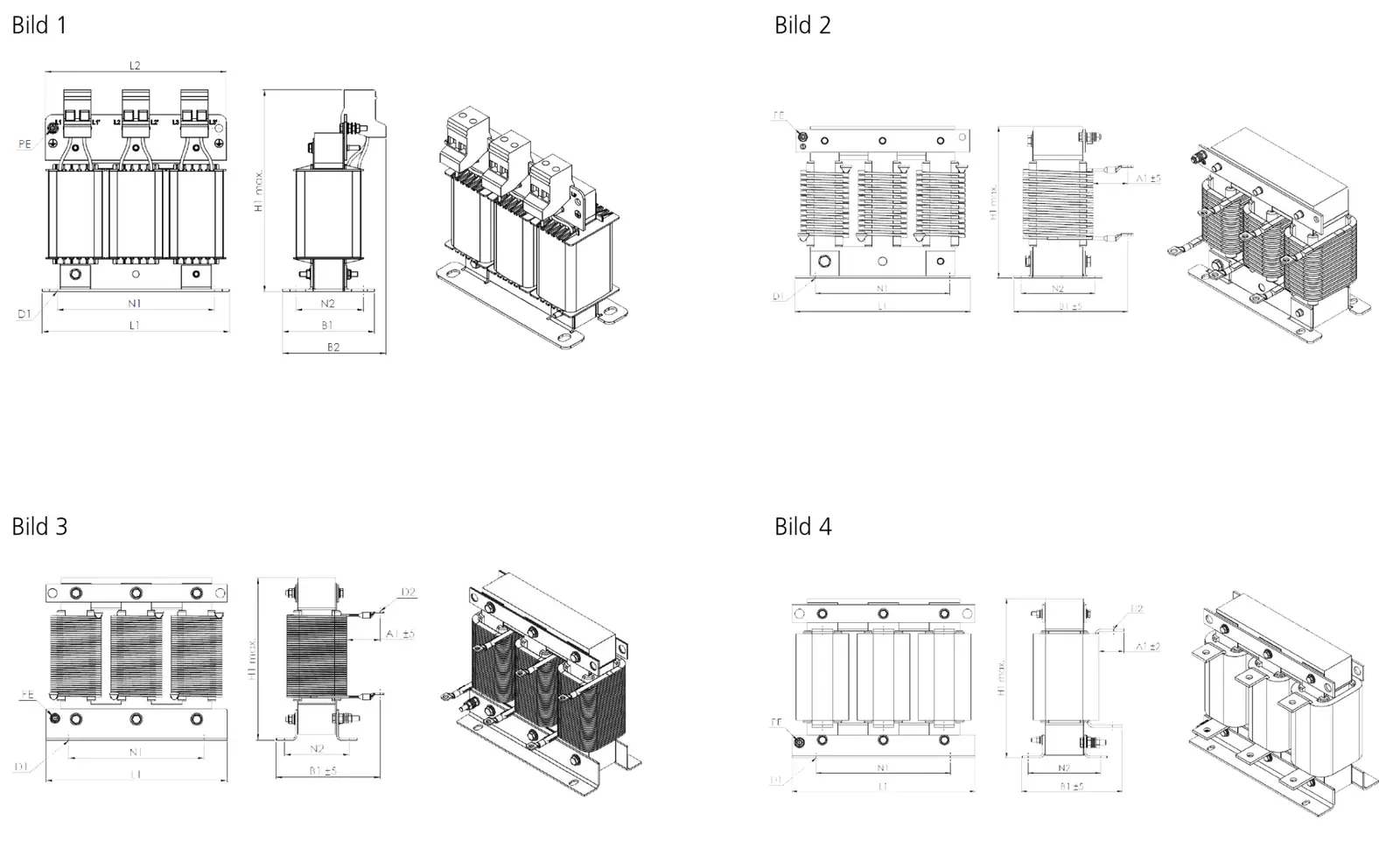

Disegno tecnico: Induttanza motore N CNW 854
Scheda tecnica

Scaricate la scheda tecnica con tutti i dati del prodotto.

Scarica la scheda tecnica

Certificazioni

Questo prodotto è conforme alle certificazioni UL, RoHS e CE.
