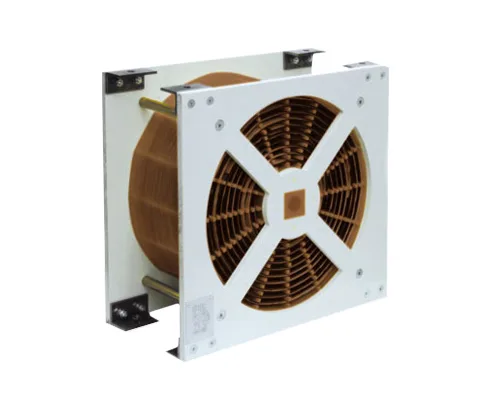

Induttanza in aria LD 220

Descrizione

Le induttanze in aria vengono impiegate quando è richiesta una linearità particolarmente elevata. Grazie alla loro struttura relativamente semplice, non sono soltanto compatte, ma anche molto stabili. Grazie alla nostra competenza, le induttanze in aria REO mantengono la piena funzionalità e garantiscono le prestazioni richieste anche nelle condizioni più gravose.

Principio REO Mix & Match

Con REO Mix & Match potete scegliere fra un'ampia gamma di opzioni e combinarle per ottenere sempre il prodotto migliore per la vostra applicazione.

REO è in grado di offrire diverse forme costruttive e tecniche di avvolgimento, nonché un'ampia varietà di materiali conduttori e di strutture. In base ai requisiti specifici, combiniamo questi parametri per realizzare la soluzione ottimale.

Opzioni

Avvolgimento a strati / avvolgimento a dischi
Alluminio, rame oppure alluminio + rame
Protezioni: verniciatura, rivestimento protettivo, custodia oppure REO Xtreme
Ventilatore / unità di raffreddamento
Sensori: interruttore NA / NC, PT100, NTC, PTC

Vantaggi

Nessuna saturazione
Ampia scelta di materiali
Rivestimento protettivo speciale
Elevata linearità L (i)
Ottima resistenza meccanica
Nessuna isteresi
Peso ottimizzato grazie al raffreddamento ad aria forzata
Flusso d'aria direzionato tramite canali in vetroresina
Opzione di raffreddamento a liquido molto efficiente (conduttore cavo)
Impiegabile quasi ovunque

SPECIFICHE TECNICHE

Frequenza della corrente: DC e AC
Tolleranze: +10 / –10 %, +5 / –5 %
Prese: di serie senza prese (disponibili su richiesta)
Isolamento: classe F o H
Metodo di raffreddamento e fluido refrigerante secondo IEC 60310: AN, AF o WF
Tensione di prova: fino a 12 kV, 60 s, 50 Hz; fino a 25 kV, 1,2/50 µs
Fissaggio: sospeso, verticale o orizzontale
Resistenza meccanica, simulazione meccanica (FEM): EN 12663
Sollecitazioni da urti e vibrazioni: IEC 61373 categoria 1, classe B
Corrente nominale: 200 – 700 A
Induttanza: 0,5 – 4 mH

DATI TECNICI

Tipo	Induttanza (mH)	Raffreddamento 3 m/s – I [A]	Raffreddamento 3 m/s – energia magn. [J]	Raffreddamento 3 m/s – P [kVA] a 20 °C	Raffreddamento 5 m/s – I [A]	Raffreddamento 5 m/s – energia magn. [J]	Raffreddamento 5 m/s – P [kVA] a 20 °C	Raffreddamento 8 m/s – I [A]	Raffreddamento 8 m/s – energia magn. [J]	Raffreddamento 8 m/s – P [kVA] a 20 °C
LD 220/200/0,5	0,5	200	10	0,7	250	15,6	1,1	300	22,5	1,6
LD 220/400/0,5	0,5	400	40	1,8	500	62,5	2,9	600	90	4,2
LD 220/700/0,5	0,5	700	122,5	2,4	500	62,5	2,9	600	90	4,2
LD 220/200/1	1	200	20	1,1	250	31,3	1,7	300	45	2,4
LD 220/400/1	1	400	80	2,8	500	125	4,4	600	180	6,3
LD 220/700/1	1	700	245	3,8	850	361,3	5,5	100	5	7,7
LD 220/200/2	2	200	40	1,7	250	62,5	2,6	300	90	3,7
LD 220/400/2	2	400	160	4,4	500	250	6,9	600	360	10
LD 220/700/2	2	700	490	5,7	850	722,5	8,4	1.000	1.000	11,6
LD 220/200/4	4	200	80	2,5	250	125	3,9	300	180	5,6
LD 220/400/4	4	400	320	6,9	500	500	10,8	600	720	15,6
LD 220/700/4	4	700	980	8,7	850	1.445	12,8	1.000	2.000	17,7

DIMENSIONI IN MM

Tipo	B [mm]	H [mm]	T [mm]	Rame [kg]	Peso [kg]
LD 220/200/0,5	250	250	180	11,4	16
LD 220/400/0,5	350	350	180	20,9	29
LD 220/700/0,5	400	400	370	74,8	86
LD 220/200/1	300	300	220	17,6	33
LD 220/400/1	400	400	220	32,5	37
LD 220/700/1	400	400	450	116	124
LD 220/200/2	350	350	230	26,7	40
LD 220/400/2	400	400	310	51,4	87
LD 220/700/2	450	450	490	175	182
LD 220/200/4	400	400	250	40,2	54
LD 220/400/4	420	420	400	80,3	97
LD 220/700/4	500	500	570	267	301
