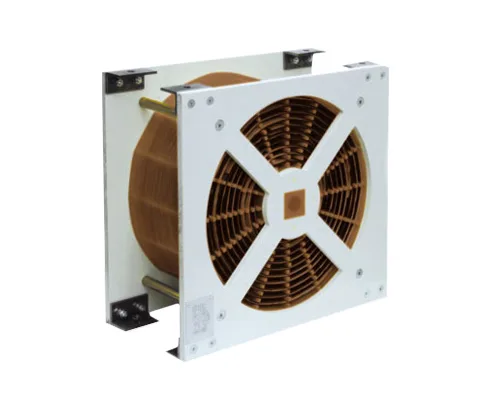

Induttanza in aria LD 200

Descrizione

Le induttanze in aria vengono impiegate quando è richiesta una linearità particolarmente elevata. Grazie alla loro struttura relativamente semplice, non sono soltanto compatte, ma anche molto stabili. Grazie alla nostra competenza, le induttanze in aria REO mantengono la piena funzionalità e garantiscono le prestazioni richieste anche nelle condizioni più gravose.

Principio REO Mix & Match

Con REO Mix & Match potete scegliere fra un'ampia gamma di opzioni e combinarle per ottenere sempre il prodotto migliore per la vostra applicazione.

REO è in grado di offrire diverse forme costruttive e tecniche di avvolgimento, nonché un'ampia varietà di materiali conduttori e di strutture. In base ai requisiti specifici, combiniamo questi parametri per realizzare la soluzione ottimale.

Opzioni

Avvolgimento a strati / avvolgimento a dischi
Alluminio, rame oppure alluminio + rame
Protezioni: verniciatura, rivestimento protettivo, custodia oppure REO Xtreme
Ventilatore / unità di raffreddamento
Sensori: interruttore NA / NC, PT100, NTC, PTC

Vantaggi

Nessuna saturazione
Ampia scelta di materiali
Rivestimento protettivo speciale
Elevata linearità L (i)
Ottima resistenza meccanica
Nessuna isteresi
Peso ottimizzato grazie al raffreddamento ad aria forzata
Flusso d'aria direzionato tramite canali in vetroresina
Opzione di raffreddamento a liquido molto efficiente (conduttore cavo)
Impiego universale

SPECIFICHE TECNICHE

Frequenza della corrente: DC e AC
Tolleranze: +10 / –10 %, +5 / –5 %
Prese: di serie senza prese (disponibili su richiesta)
Isolamento: classe F o H
Metodo di raffreddamento e fluido refrigerante secondo IEC 60310: AN, AF o WF
Tensione di prova: fino a 12 kV, 60 s, 50 Hz; fino a 25 kV, 1,2/50 µs
Fissaggio: sospeso, verticale o orizzontale
Resistenza meccanica, simulazione meccanica (FEM): EN 12663
Sollecitazioni da urti e vibrazioni: IEC 61373 categoria 1, classe B
Corrente nominale: 100 – 700 A

DATI TECNICI

Tipo	Induttanza (mH)	Raffreddamento 3 m/s			Raffreddamento 5 m/s			Raffreddamento 8 m/s
		I [A]	Energia magn. [J]	P [kVA] a 20 °C	I [A]	Energia magn. [J]	P [kVA] a 20 °C	I [A]	Energia magn. [J]	P [kVA] a 20 °C
LD 200/100/1	1	100	5	0,4	140	9,8	0,7	180	16,2	1,2
LD 200/200/1	1	200	20	0,9	270	36,5	1,6	330	54,5	2,4
LD 200/400/1	1	400	80	2,1	530	140,5	3,6	660	217,8	5,6
LD 200/700/1	1	700	245	3,4	850	361,3	5,6	1.000	500	13,2
LD 200/100/2	2	100	10	0,7	130	16,9	1,6	150	22,5	1,4
LD 200/200/2	2	200	40	1,4	250	62,5	2,1	320	102,4	3,5
LD 200/400/2	2	400	160	3,3	500	250	5,1	600	360	7,3
LD 200/700/2	2	700	490	5,4	950	902,5	9,9	1.100	1.210	13,2
LD 200/100/4	4	100	20	1,1	120	28,8	1,6	140	39,2	2,2
LD 200/200/4	4	200	80	2,1	250	125	3,3	300	180	4,7
LD 200/400/4	4	400	320	5,1	500	500	7,9	600	720	11,4
LD 200/700/4	4	700	980	8,2	950	1.805	15,1	1.150	2.645	22,1
LD 200/100/8	8	100	40	1,8	120	57,6	2,5	140	78,4	3,4
LD 200/200/8	8	200	160	3,3	250	250	5,2	300	360	7,5
LD 200/400/8	8	400	640	7,7	500	1.000	12,1	600	1.440	17,4

DIMENSIONI IN MM

Tipo	B (mm)	H (mm)	T (mm)	Rame (kg)	Peso (kg)
LD 200/100/1	300	300	110	11,1	15
LD 200/200/1	350	350	130	24,3	32
LD 200/400/1	420	420	185	57,2	68
LD 200/700/1	450	450	325	158,4	173
LD 200/100/2	300	300	120	12,5	17
LD 200/200/2	350	350	180	37,6	46
LD 200/400/2	400	400	270	90	103
LD 200/700/2	500	500	475	250,8	286
LD 200/100/4	300	300	170	19,7	26
LD 200/200/4	350	350	240	58,1	71
LD 200/400/4	420	420	360	140,6	157
LD 200/700/4	550	550	550	381,8	415
LD 200/100/8	300	300	200	31	40
LD 200/200/8	400	400	320	92,3	107
LD 200/400/8	500	500	365	214,5	235
