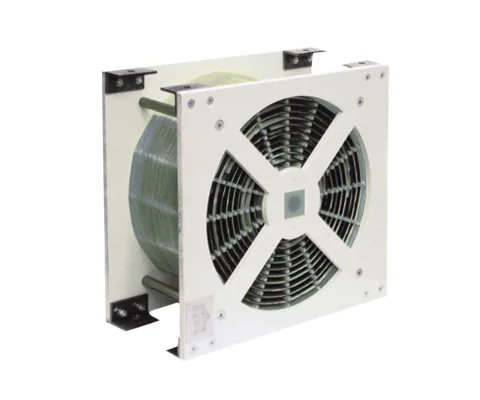

Induttanza in aria LD 120
Induttanza in aria con avvolgimento a dischi in rame
Descrizione
Le induttanze in aria vengono impiegate quando è richiesta una linearità particolarmente elevata. Grazie alla loro struttura relativamente semplice, non sono soltanto compatte, ma anche molto stabili. Grazie alla nostra competenza, le induttanze in aria REO mantengono la piena funzionalità e garantiscono le prestazioni richieste anche nelle condizioni più gravose.
Principio REO Mix & Match
Con REO Mix & Match potete scegliere fra un'ampia gamma di opzioni e combinarle per ottenere sempre il prodotto migliore per la vostra applicazione.
REO è in grado di offrire diverse forme costruttive e tecniche di avvolgimento, nonché un'ampia varietà di materiali conduttori e di strutture. In base ai requisiti specifici, combiniamo questi parametri per realizzare la soluzione ottimale.
Opzioni
- Avvolgimento a strati / avvolgimento a dischi
- Alluminio, rame oppure alluminio + rame
- Protezioni: verniciatura, rivestimento protettivo, custodia oppure REO Xtreme
- Ventilatore / unità di raffreddamento
- Sensori: interruttore NA / NC, PT100, NTC, PTC
Vantaggi
- Nessuna saturazione
- Ampia scelta di materiali
- Rivestimento protettivo speciale
- Elevata linearità L (i)
- Ottima resistenza meccanica
- Nessuna isteresi
- Peso ottimizzato grazie al raffreddamento ad aria forzata
- Flusso d'aria direzionato tramite canali in vetroresina
- Opzione di raffreddamento a liquido molto efficiente (conduttore cavo)
- Impiego universale
SPECIFICHE TECNICHE
- Frequenza della corrente: DC e AC
- Tolleranze: +10 / –10 %, +5 / –5 %
- Prese: di serie senza prese (disponibili su richiesta)
- Isolamento: classe F o H
- Metodo di raffreddamento e fluido refrigerante secondo IEC 60310: AN, AF o WF
- Tensione di prova: fino a 12 kV, 60 s, 50 Hz; fino a 25 kV, 1,2/50 µs
- Fissaggio: sospeso, verticale o orizzontale
- Resistenza meccanica, simulazione meccanica (FEM): EN 12663
- Sollecitazioni da urti e vibrazioni: IEC 61373 categoria 1, classe B
- Corrente nominale: 200 – 1.000 A
DATI TECNICI
| Tipo | Induttanza (mH) | Raffreddamento 3 m/s | Raffreddamento 5 m/s | Raffreddamento 8 m/s | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| I [A] | Energia magn. [J] | P [kVA] a 20 °C | I [A] | Energia magn. [J] | P [kVA] a 20 °C | I [A] | Energia magn. [J] | P [kVA] a 20 °C | ||
| LD 120/200/0,2 | 0,2 | 200 | 4 | 0,4 | 240 | 5,8 | 0,6 | 285 | 8,1 | 0,8 |
| LD 120/400/0,2 | 0,2 | 400 | 16 | 0,9 | 510 | 26 | 1,5 | 610 | 37,2 | 2,1 |
| LD 120/700/0,2 | 0,2 | 700 | 49 | 1,3 | 860 | 74 | 2 | 1.030 | 106,1 | 2,9 |
| LD 120/1000/0,2 | 0,2 | 1.000 | 100 | 2,2 | 1.170 | 136,9 | 3 | 1.400 | 196 | 4,2 |
| LD 120/200/0,5 | 0,5 | 200 | 10 | 0,7 | 245 | 15 | 1 | 295 | 21,8 | 1,5 |
| LD 120/400/0,5 | 0,5 | 400 | 40 | 1,6 | 510 | 65 | 2,5 | 600 | 90 | 3,5 |
| LD 120/700/0,5 | 0,5 | 700 | 122,5 | 2,4 | 870 | 189,2 | 3,7 | 1.030 | 265,2 | 5,2 |
| LD 120/1000/0,5 | 0,5 | 1.000 | 250 | 3,6 | 1.200 | 360 | 5,1 | 1.440 | 518,4 | 7,4 |
| LD 120/200/1 | 1 | 200 | 20 | 1 | 255 | 32,5 | 1,6 | 300 | 45 | 2,2 |
| LD 120/400/1 | 1 | 400 | 80 | 2,4 | 500 | 125 | 3,7 | 600 | 180 | 5,4 |
| LD 120/700/1 | 1 | 700 | 245 | 3,7 | 870 | 378,5 | 5,8 | 1.030 | 530,5 | 8,1 |
| LD 120/1000/1 | 1 | 1.000 | 500 | 5,5 | 1.200 | 720 | 7,9 | 1.420 | 1.008,2 | 11,1 |
| LD 120/200/2 | 2 | 200 | 40 | 1,6 | 250 | 62,5 | 2,4 | 300 | 90 | 3,5 |
| LD 120/400/2 | 2 | 400 | 160 | 3,8 | 500 | 250 | 5,9 | 600 | 360 | 8,5 |
| LD 120/700/2 | 2 | 700 | 490 | 5,8 | 870 | 756,9 | 8,9 | 1.040 | 1.081,6 | 12,7 |
| LD 120/1000/2 | 2 | 1.000 | 1.000 | 8,5 | 1.190 | 1.416,1 | 12,1 | 1.410 | 1.988,1 | 17 |
| LD 120/200/4 | 4 | 200 | 80 | 2,3 | 255 | 130,1 | 3,8 | 300 | 180 | 5,3 |
| LD 120/400/4 | 4 | 400 | 320 | 6,3 | 500 | 500 | 9,8 | 600 | 720 | 14,1 |
| LD 120/700/4 | 4 | 700 | 980 | 8,6 | 810 | 1.312,2 | 13,4 | 1.040 | 2.163,2 | 19,1 |
| LD 120/1000/4 | 4 | 1.000 | 2.000 | 12,7 | 1.250 | 3.125 | 19,9 | 1.500 | 4.500 | 28,7 |
| LD 120/200/8 | 8 | 200 | 160 | 3,6 | 250 | 250 | 5,6 | 300 | 360 | 8,1 |
| LD 120/400/8 | 8 | 400 | 640 | 9,3 | 500 | 1.000 | 14,5 | 600 | 1.440 | 20,8 |
| LD 120/700/8 | 8 | 700 | 1.960 | 13,5 | 870 | 3.027,6 | 20,9 | 1.050 | 4.410 | 30,4 |
DIMENSIONI IN MM
| Tipo | B [mm] | H [mm] | T [mm] | Rame [kg] | Peso [kg] |
|---|---|---|---|---|---|
| LD 120/200/0,2 | 250 | 250 | 150 | 6,6 | 11 |
| LD 120/400/0,2 | 350 | 350 | 180 | 16 | 25 |
| LD 120/700/0,2 | 350 | 350 | 280 | 44,6 | 54 |
| LD 120/1000/0,2 | 400 | 400 | 420 | 77,2 | 92 |
| LD 120/200/0,5 | 300 | 300 | 180 | 11,9 | 18 |
| LD 120/400/0,5 | 400 | 400 | 210 | 27,8 | 38 |
| LD 120/700/0,5 | 400 | 400 | 350 | 80 | 93 |
| LD 120/1000/0,5 | 500 | 500 | 360 | 127 | 147 |
| LD 120/200/1 | 350 | 350 | 170 | 17,8 | 26 |
| LD 120/400/1 | 450 | 450 | 240 | 39,1 | 57 |
| LD 120/700/1 | 450 | 450 | 460 | 125 | 139 |
| LD 120/1000/1 | 550 | 550 | 490 | 197 | 222 |
| LD 120/200/2 | 400 | 400 | 190 | 26,9 | 37 |
| LD 120/400/2 | 450 | 450 | 360 | 67,5 | 83 |
| LD 120/700/2 | 450 | 450 | 580 | 192 | 217 |
| LD 120/1000/2 | 550 | 550 | 640 | 305 | 341 |
| LD 120/200/4 | 400 | 400 | 230 | 40,6 | 55 |
| LD 120/400/4 | 450 | 450 | 530 | 109 | 129 |
| LD 120/700/4 | 550 | 550 | 620 | 289 | 326 |
| LD 120/1000/4 | 600 | 600 | 820 | 503 | 555 |
| LD 120/200/8 | 450 | 450 | 320 | 64,1 | 81 |
| LD 120/400/8 | 500 | 500 | 600 | 169 | 192 |
| LD 120/700/8 | 550 | 550 | 830 | 453 | 506 |
