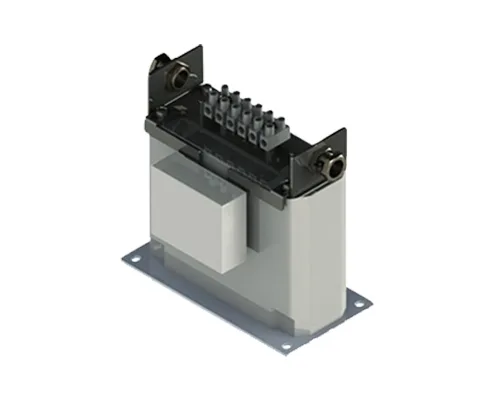

Induttanza du/dt CNW M 833
Descrizione
Ridurre la pendenza di tensione a < 500 V/µs: proteggere in modo economico le utenze elettriche e l'isolamento.
«Un metodo semplice ed economico per ridurre la velocità di salita della tensione è l'impiego di un filtro du/dt.» Il filtro attenua la pendenza di tensione a valori tollerabili e previene le sovratensioni su linee di alimentazione lunghe. Perdite e riscaldamento sono ridotti al minimo e la corrente di dispersione diminuisce. Limitando la ripidità dei fronti di tensione, l'isolamento del motore è protetto e la sua durata aumenta.
Si riducono inoltre i disturbi EMC irradiati nella gamma da 1 MHz a 30 MHz.
Le pendenze di tensione sono limitate a < 500 V/µs.
Vantaggi
- Protezione meccanica ottimale dell'induttanza
- Protezione delle utenze elettriche
- Limitazione della pendenza di tensione a < 500 V/µs
- Maggiore durata delle utenze elettriche
- Basse correnti di dispersione sul motore
- Perdite ridotte
- Rumorosità molto bassa
- Costruzione semplice
- Produzione possibile secondo il sistema di isolamento UL E251513
Applicazioni tipiche

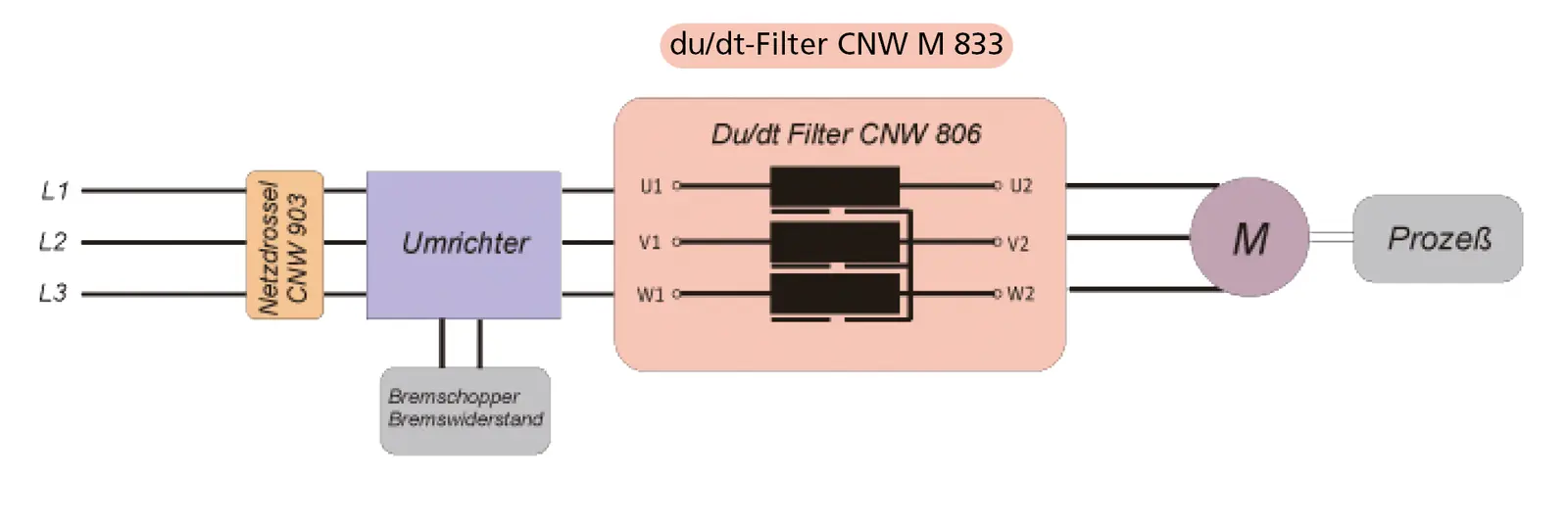

Sistemi di azionamento per motori: costruzione di macchine, ascensori / scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori e turbine eoliche
DATI TECNICI
| Tipo | Grado di protezione | Tensione nominale [V] | Corrente nominale [A] | Induttanza [mH] | Capacità [pF] | Peso [kg] | Morsetto [mm²] | Pressacavo |
|---|---|---|---|---|---|---|---|---|
| CNW M 833 / 8 | fino a IP 66 | 3 x 400 ≥ 60 Hz | 8 | 2 | 330 | 3,3 | 2,5 | M20x1,5 |
| CNW M 833 / 16 | fino a IP 66 | 3 x 400 ≥ 60 Hz | 16 | 0,9 | 330 | 4,5 | 6 | M25x1,5 |
| CNW M 833 / 36 | IP 65 | 3 x 400 ≥ 60 Hz | 36 | 0,42 | 1.500 | 9 | 16 | M32x1,5 |
| CNW M 833 / 60 | IP 65 | 3 x 400 ≥ 60 Hz | 60 | 0,27 | 2.200 | 25 | 35 | M40x1,5 |
| CNW M 833 / 90 | IP 65 | 3 x 400 ≥ 60 Hz | 90 | 0,17 | 4.700 | 27 | 35 | M40x1,5 |
| CNW M 833 / 180 | IP 65 | 3 x 400 ≥ 60 Hz | 175 | 0,09 | 10.000 | 40 | 95 | M63x1,5 |

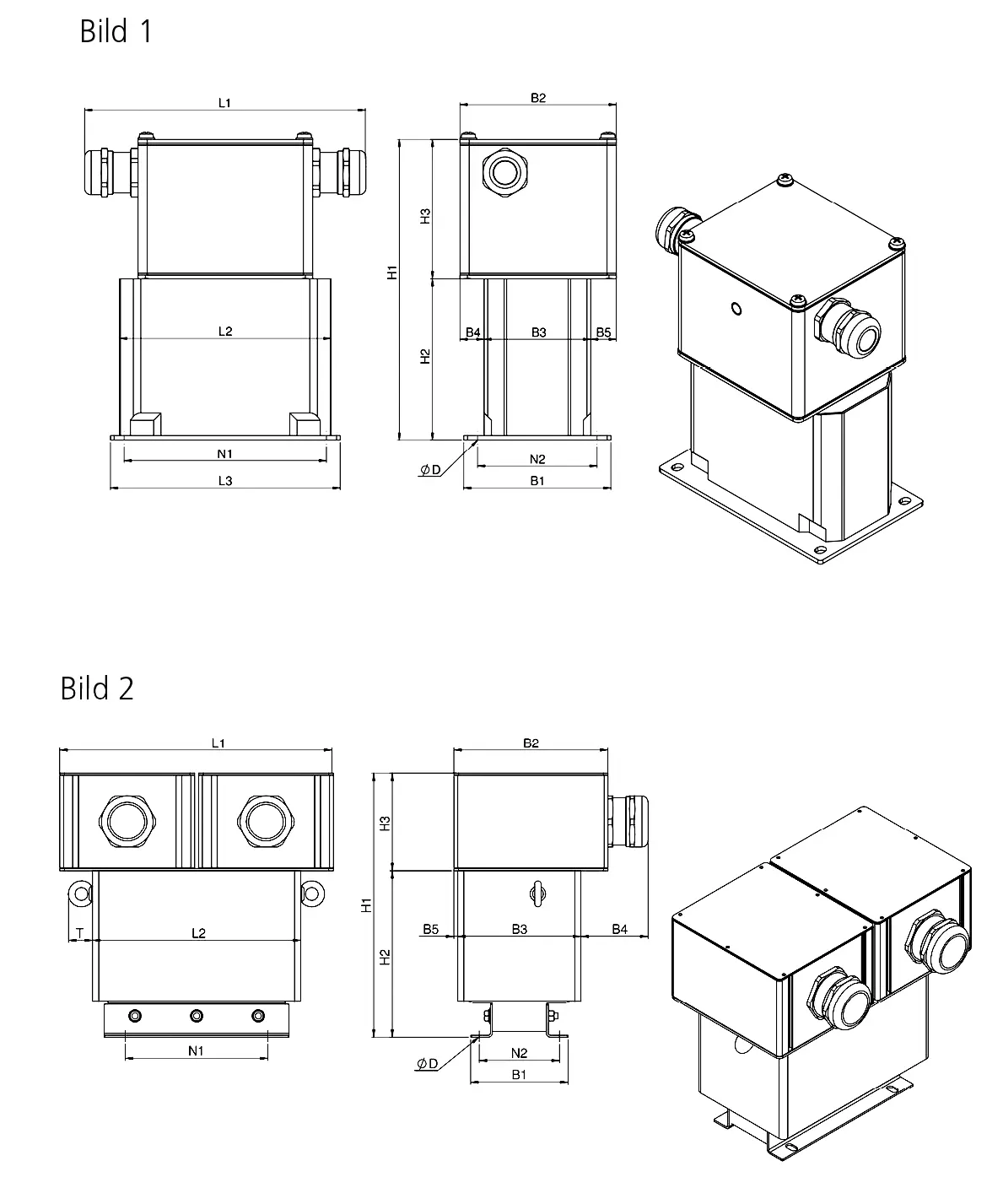

DIMENSIONI IN MM
| Tipo | L1 [mm] | L2 [mm] | L3 [mm] | B1 [mm] | B2 [mm] | B3 [mm] | B4 [mm] | B5 [mm] | H1 [mm] | H2 [mm] | H3 [mm] | N1 [mm] | N2 [mm] | D [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CNW M 833 / 8 | 170 | 140 | 150 | 80 | 80 | 55 | 20,5 | 5,5 | 170 | 57 | 75 | 135 | 65 | 5,5×7 |
| CNW M 833 / 16 | 180 | 140 | 170 | 85 | 80 | 65 | 10,5 | 5,5 | 170 | 57 | 75 | 155 | 70 | 5,5×7 |
| CNW M 833 / 36 | 245 | 175 | 175 | 115 | 120 | 80 | 20 | 20 | 250 | 140 | 110 | 155 | 95 | 5,5×15 |
| CNW M 833 / 60 | 315 | 249 | 255 | 180 | 175 | 120 | 30 | 27 | 323 | 218 | 105 | 185 | 150 | 9×13 |
| CNW M 833 / 90 | 315 | 250 | 255 | 180 | 175 | 120 | 30 | 25 | 325 | 218 | 105 | 185 | 150 | 9×13 |
| CNW M 833 / 180 | 355 | 270 | – | 127 | 200 | 160 | 105 | 8 | 350 | 220 | 130 | 185 | 105 | 10×18 |
Scheda tecnica
Scaricate la scheda tecnica con tutti i dati del prodotto.
Certificazioni
Questo prodotto è conforme alle certificazioni RoHS e CE.
