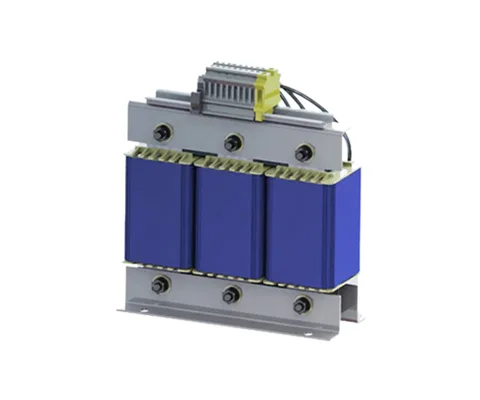

Induttanza di prova RPD 9039
Induttanza di carico trifase
Descrizione
I convertitori di frequenza per azionamenti o i filtri di uscita devono essere provati alla corrente nominale, tipicamente mediante gruppi motore-generatore. Dati i costi elevati, in alternativa i campioni in prova possono essere caricati con induttanze che presentano una linearità sufficiente e non superano il limite di temperatura alle frequenze più elevate.
Vantaggi
- Dimensioni ridotte
- Soluzione economica
SPECIFICHE TECNICHE
- Raffreddamento: AN
- Classe di isolamento: F
- Categoria climatica: 25/085/21 DIN IEC 68 parte 1
- Temperatura max. dell'avvolgimento: 140 °C
- Grado di protezione: IP 00
- Tensione nominale: 400 V
- Corrente nominale: 0,6 – 75 A
- Induttanza: 3,15 – 254 mH
DATI TECNICI
| Tipo | Tensione nominale [V] | Corrente nominale [A] | Induttanza [mH] | Resistenza DC [mΩ] | Perdite [W] |
|---|---|---|---|---|---|
| RPD 9039/0,6 | 3 x 400 | 0,6 | 254 | 6.009,2 | 20 |
| RPD 9039/7,0 | 3 x 400 | 7 | 31,4 | 221,7 | 70 |
| RPD 9039/32,0 | 3 x 400 | 32 | 8,550 | 34,3 | 230 |
| RPD 9039/75,0 | 3 x 400 | 75 | 3,150 | 12,6 | 430 |
DIMENSIONI IN MM
| Tipo | L [mm] | B [mm] | H [mm] | N1 [mm] | N2 [mm] | øD1 [mm] | øD1 [mm] | A1 [mm] | Rame [kg] | Peso [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| RPD 9039/0,6 | 125 | 91 | 85 | 100 | 52 | 5 x 8 | 9 | 33,1 | 1 | 2 |
| RPD 9039/7,0 | 190 | 123 | 157 | 170 | 79 | 8 x 12 | 9 | 34,5 | 3 | 10 |
| RPD 9039/32,0 | 300 | 168 | 264 | 224 | 120 | 10 x 18 | 9 | 34,7 | 11 | 38 |
| RPD 9039/75,0 | 360 | 182 | 313 | 264 | 142 | 10 x 18 | 9 | 35,7 | 18 | 58 |
