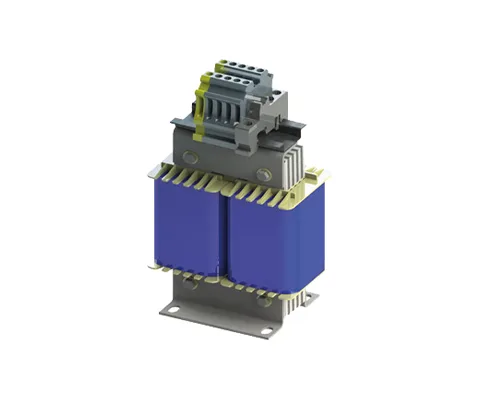

Induttanza di prova NPT 8929

Descrizione

Queste induttanze sono impiegate nei laboratori di prova come induttanze di carico e possono essere collegate tra loro. Utilizzandole insieme a resistori adeguati, è possibile eseguire prove con diversi valori di cos φ.

Vantaggi

Struttura robusta
Elevata flessibilità
Costruzione compatta
Basse perdite

SPECIFICHE TECNICHE

Classe di isolamento: F a 40 °C
Categoria climatica: 25/085/21 DIN IEC 68 parte 1
Temperatura max. dell'avvolgimento: 125 °C
Grado di protezione: IP00
Tensione nominale: 230 V
Corrente nominale: 0,5 – 32,5 A
Induttanza: 0,127 – 3.180 mH

DATI TECNICI

Tipo	Tensione nominale [V]	Corrente nominale [A]	Induttanza [mH]	Resistenza DC [mΩ]	Perdite [W]
NPT 8929 / 0,5	230	0,5	3.180	55.670,2	23
NPT 8929 / 1,25	230	1,25	1.270	16.880,0	43
NPT 8929 / 1,66	230	1,66	955	9.977,8	47
NPT 8929 / 2,5	230	2,5	636	6.388,5	66
NPT 8929 / 5	230	5,0	318	1.782,5	94
NPT 8929 / 32,5	230	32,5	0,318	0,0	39
NPT 8929 / 32,5	230	32,5	0,127	7,0	13
NPT 8929 / 32,5	230	32,5	0,318	0,0	27

DIMENSIONI IN MM

Tipo	L [mm]	B [mm]	H [mm]	N1 [mm]	N2 [mm]	øD1 [mm]	Collegamento [mm²]	Rame [kg]	Peso [kg]
NPT 8929 / 0,5	120	96	205	76	77	7 x 13	2,5	0,7	5
NPT 8929 / 1,25	160	105	265	100	81	7 x 13	2,5	2	9,8
NPT 8929 / 1,66	160	115	270	100	91	7 x 13	2,5	3,1	12,2
NPT 8929 / 2,5	200	122	310	124	94	10 x 18	4	3,9	17
NPT 8929 / 5	240	153	355	144	125	10 x 18	4	7,3	29
NPT 8929 / 32,5	120	96	208	76	77	7 x 13	16	0,84	6,5
NPT 8929 / 32,5	100	82	190	63	65	6 x 10	16	0,44	3,6
NPT 8929 / 32,5	120	96	208	76	77	7 x 13	16	0,94	6,5
