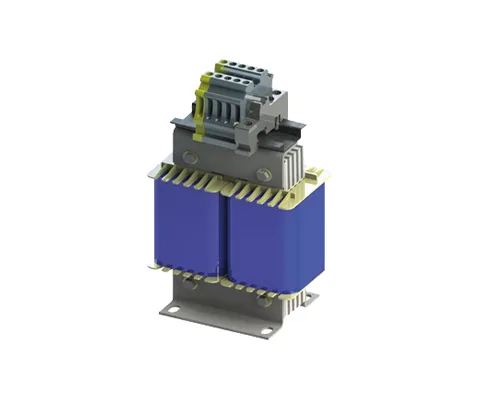

Induttanza di prova NPT 892

Descrizione

Durante la fase di omologazione gli interruttori devono superare numerose prove diverse. Alcune di queste prove riguardano il comportamento di commutazione in diverse condizioni di carico: l'interruttore viene provato a carico nominale, in sovraccarico e con numerosi valori di cos φ. Vengono inoltre verificate le manovre di chiusura e di apertura. Durante queste prove i parametri devono essere ogni volta identici.

In passato come carichi induttivi si utilizzavano induttanze in aria, poiché praticamente non vanno in saturazione. A parità di energia magnetica, tuttavia, le induttanze in aria sono più ingombranti e presentano un campo di dispersione più intenso rispetto alle induttanze con nucleo in ferro. Per impostare il rispettivo valore di cos φ occorreva poi collegare resistori opportunamente adattati. Per coprire tutti i punti di prova richiesti era quindi necessario disporre di numerosi carichi induttivi e resistivi diversi.

Vantaggi

• Linearità adattata, nessuna saturazione nel campo di lavoro
• Più prese: bastano poche induttanze anziché molte
• Resistenza dell'avvolgimento adattata, con conseguente riduzione dei carichi resistivi
• Progettata per carico continuo e per sollecitazioni di breve durata
• Peso e dimensioni ottimizzati, costi ridotti
• Alta tensione: di serie fino a 1.000 V

SPECIFICHE TECNICHE

• Classe di isolamento: F a 40 °C
• Categoria climatica: 25/085/21 DIN IEC 68 parte 1
• Temperatura max. dell'avvolgimento: 140 °C
• Grado di protezione: IP 00
• Tensione nominale: 24 V
• Corrente nominale: 0,2 – 4 A
• Induttanza: 160 – 125.000 mH
