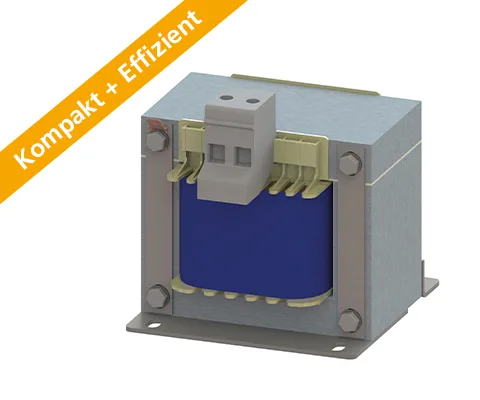

Induttanza DC-link N CNW 891
Descrizione
Compatto ed efficiente
Ridurre i disturbi di rete e risparmiare sui costi energetici.
L'induttanza DC-link è impiegata per livellare la corrente del circuito intermedio e per ridurre le armoniche di rete negli inverter a tensione impressa.
Le tipiche combinazioni di raddrizzatori e condensatori sollecitano notevolmente la rete di alimentazione. Per ragioni funzionali, l'assorbimento di corrente dell'alimentatore o del convertitore non è sinusoidale, ma impulsivo e concentrato nell'istante di massima tensione. Le induttanze DC-link riducono le armoniche e alleggeriscono la rete di alimentazione in modo analogo all'induttanza di rete. Inoltre l'induttanza DC-link attenua i picchi della corrente di carica dei condensatori del circuito intermedio. Con l'impiego di un'induttanza DC-link la rete di alimentazione è meno gravata da potenza reattiva armonica.
Miglioramento del rendimento del convertitore (correzione del fattore di potenza). «Le correnti di inserzione e i picchi di corrente vengono attenuati fino al 70 %.» Le induttanze contribuiscono al rispetto delle norme internazionali sulla qualità dell'energia IEEE 519 o EN 61000-3-2.
Vantaggi
- Riduzione delle armoniche
- Attenuazione dei picchi di corrente fino al 70 %
- Design compatto
- Vantaggi rispetto all'induttanza di rete:
- Dimensioni ridotte
- Minor costo dei materiali / prezzo inferiore
- Minore potenza dissipata
- Produzione possibile secondo il sistema di isolamento UL E251513
Applicazioni tipiche
Tecnologia di azionamento per motori, ad es. costruzione di macchine, ascensori, scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori, turbine eoliche
SPECIFICHE TECNICHE
- Tensione nominale: U ≤ 600 V
- Conformità: EN 60289 / EN 61558
- Tensione di prova: L-PE 4.000 V, AC/50 Hz, 60 s
- Classe di isolamento: T40/F
- Grado di protezione: IP00
- Categoria climatica: DIN IEC 60068-1
- Sovraccarico: 1,5 x IN per 1 min / h
- Esecuzione: verticale, su angolari di fissaggio
DATI TECNICI
| Tipo | Tensione nominale U [V] | Corrente nominale [A] | Induttanza [mH] | Potenza dissipata [W] | Massa [kg] | Massa Cu [kg] |
|---|---|---|---|---|---|---|
| N CNW 891 / 8 | 600 50/60 Hz | 8 | 9,4 | 14 | 1,4 | 0,3 |
| N CNW 891 / 11 | 600 50/60 Hz | 11 | 6,2 | 15 | 2 | 0,3 |
| N CNW 891 / 15 | 600 50/60 Hz | 15 | 4,8 | 20 | 2,8 | 0,6 |
| N CNW 891 / 20 | 800 50/60 Hz | 20 | 3,3 | 19 | 3,6 | 0,6 |
| N CNW 891 / 28 | 800 50/60 Hz | 28 | 2,4 | 22 | 3,6 | 0,8 |
| N CNW 891 / 34 | 800 50/60 Hz | 34 | 2,0 | 29 | 4,5 | 0,8 |
| N CNW 891 / 40 | 800 50/60 Hz | 40 | 1,6 | 31 | 7 | 1 |
| N CNW 891 / 55 | 800 50/60 Hz | 55 | 1,2 | 43 | 8 | 1,2 |
| N CNW 891 / 70 | 800 50/60 Hz | 70 | 0,98 | 49 | 10,5 | 1,4 |
| N CNW 891 / 85 | 800 50/60 Hz | 85 | 0,81 | 60 | 13,6 | 1,8 |
| N CNW 891 / 100 | 800 50/60 Hz | 100 | 0,67 | 70 | 14 | 2,5 |

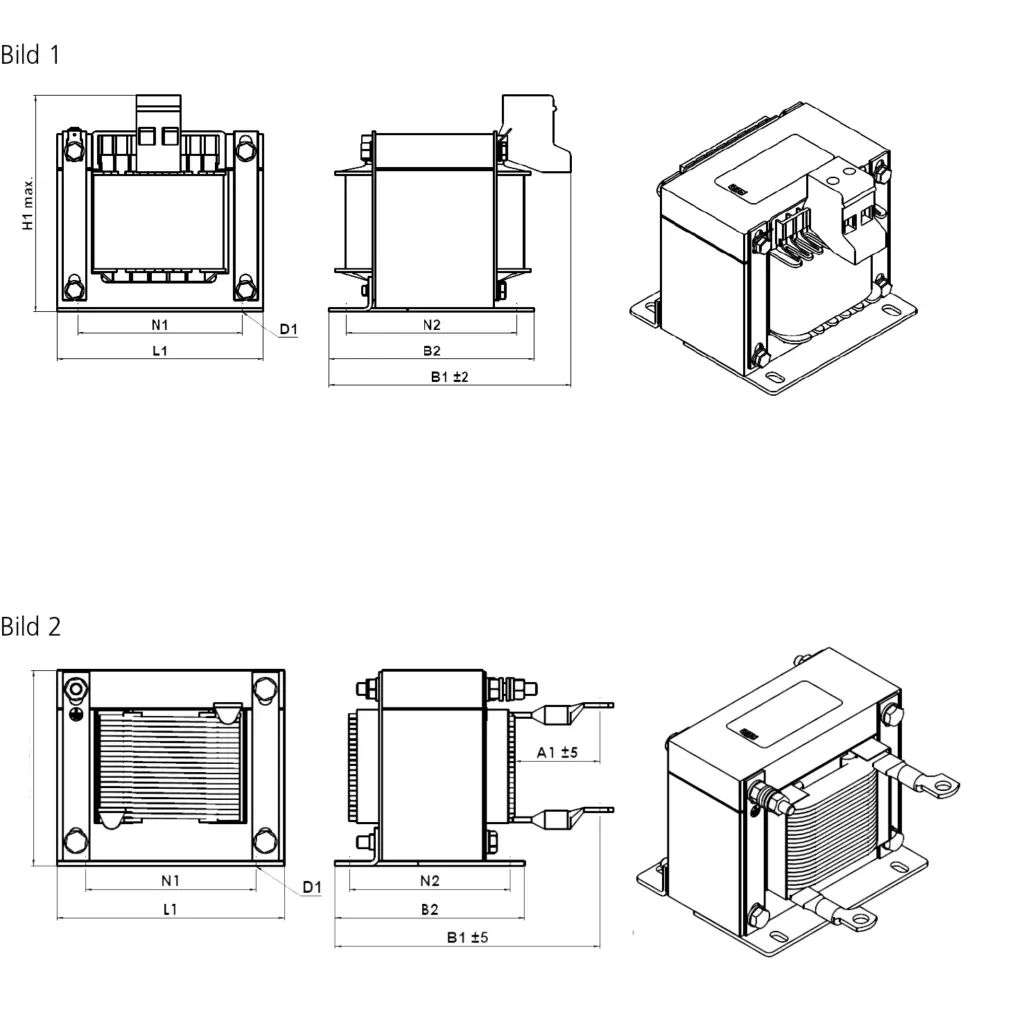

DIMENSIONI IN MM
| Tipo | Lunghezza L1 [mm] | Larghezza B1 [mm] | Larghezza B2 [mm] | Altezza max. H [mm] | Fissaggio N1 [mm] | Fissaggio N2 [mm] | Fissaggio D1 [mm x mm] | Collegamenti morsetti / capocorda [mm²] | Collegamento PE | Collegamento A1 [mm] | Esecuzione |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N CNW 891 / 8 | 84 | 76 | 62 | 80 | 64 | 48 | 5 x 8 | 2,5 | Faston 6,3 x 0,8 | – | 1 |
| N CNW 891 / 11 | 84 | 90 | 76 | 80 | 64 | 62 | 5 x 8 | 2,5 | Faston 6,3 x 0,8 | – | 1 |
| N CNW 891 / 15 | 96 | 95 | 88 | 85 | 84 | 72 | 6 x 11 | 2,5 | Faston 6,3 x 0,8 | – | 1 |
| N CNW 891 / 20 | 96 | 138 | 102 | 85 | 84 | 85 | 6 x 11 | 10 (M5) | M5 | 40 | 2 |
| N CNW 891 / 28 | 96 | 138 | 102 | 85 | 84 | 85 | 6 x 11 | 16 (M5) | M5 | 40 | 2 |
| N CNW 891 / 34 | 105 | 138 | 105 | 95 | 84 | 87 | 6 x 11 | 16 (M5) | M5 | 40 | 2 |
| N CNW 891 / 40 | 120 | 155 | 120 | 105 | 90 | 105 | 6 x 11 | 16 (M5) | M6 | 45 | 2 |
| N CNW 891 / 55 | 150 | 138,5 | 107,5 | 135 | 122 | 87,5 | 7 x 13 | 16 (M5) | M6 | 45 | 2 |
| N CNW 891 / 70 | 150 | 159 | 124,5 | 135 | 122 | 104,5 | 7 x 13 | 25 (M8) | M6 | 45 | 2 |
| N CNW 891 / 85 | 150 | 185,5 | 150,5 | 135 | 122 | 130,5 | 7 x 13 | 25 (M8) | M6 | 45 | 2 |
| N CNW 891 / 100 | 174 | 162,5 | 121 | 150 | 135 | 101 | 7 x 13 | 35 (M8) | M8 | 50 | 2 |
Scheda tecnica
Scaricate la scheda tecnica con tutti i dati del prodotto.
Certificazioni
Questo prodotto è conforme alle certificazioni UL, RoHS e CE.
