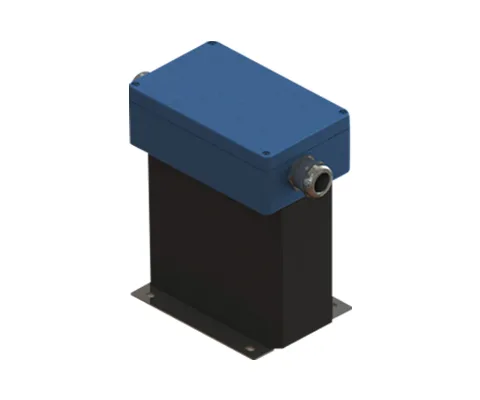

Filtro sinusoidale CNW M 933
Filtro sinusoidale trifase
Descrizione
«Corrente di ingresso sinusoidale: ridurre i costi e garantire un funzionamento senza inconvenienti.»
Le induttanze di rete in esecuzione completamente incapsulata sono sviluppate appositamente per condizioni ambientali gravose e offrono un'ottima protezione meccanica del componente. Grazie all'incapsulamento completo è possibile raggiungere gradi di protezione fino a IP 66.
Con distanze di cavo particolarmente lunghe (> 100 m) tra convertitore di frequenza e motore, il cavo schermato impiegato per la soppressione dei disturbi EMC può dare origine ad accoppiamenti capacitivi.
Il filtro sinusoidale è un filtro passa-basso costituito da un'induttanza e da una capacità, con una frequenza di risonanza molto bassa. È quindi in grado di generare una corrente in larga misura sinusoidale. Il funzionamento e il bilancio delle perdite del motore asincrono si comportano come nel normale funzionamento da rete. La tipica rumorosità del motore in funzionamento da convertitore non si manifesta ed è possibile rinunciare al cavo schermato verso il motore. Perdite e riscaldamento sono fortemente ridotti e la corrente di dispersione diminuisce. È possibile utilizzare cavi motore di maggiore lunghezza. L'isolamento del motore è protetto e la sua durata aumenta.
Vantaggi
- Impiego in ambienti gravosi
- Protezione meccanica ottimale dell'induttanza
- Grado di protezione fino a IP 66
- Possibilità di montaggio di diverse opzioni: cavetti, morsetti, scatola morsettiera
- Possibilità di piastra di fissaggio personalizzata
- Temperatura superficiale più bassa
- Tensione di uscita sinusoidale
- Fronti di commutazione completamente appianati
- Elevata attenuazione delle emissioni parassite dei cavi
- Efficace contro i disturbi simmetrici
- Cavi motore possibili fino a 1.000 m
- Possibilità di rinunciare al cavo schermato
- Maggiore durata delle utenze elettriche
- Riduzione della rumorosità del motore
- Basse correnti di dispersione sul motore
- Costruzione semplice
- Produzione possibile secondo il sistema di isolamento UL E251513
Applicazioni tipiche
Sistemi di azionamento per motori, costruzione di macchine, ascensori / scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori, turbine eoliche
DATI TECNICI
| Tipo | Tensione nominale [V] | Corrente nominale [A] | Induttanza [mH] | Capacità [μF] | Peso rame [kg] | Peso [kg] | Cavetto [mm²] |
|---|---|---|---|---|---|---|---|
| CNW M 933 / 2 | fino a 3 × 500 | 2 | 29,3 | 0,22 | 0,9 | 2,9 | 1,5 |
| CNW M 933 / 4 | fino a 3 × 500 | 4 | 14,6 | 0,33 | 0,9 | 2,9 | 1,5 |
| CNW M 933 / 6 | fino a 3 × 500 | 6 | 9,7 | 0,73 | 1,0 | 3,6 | 1,5 |
| CNW M 933 / 8 | fino a 3 × 500 | 8 | 5,3 | 0,73 | 1,0 | 3,6 | 1,5 |
| CNW M 933 / 10 | fino a 3 × 500 | 10 | 5,0 | 0,73 | 1,8 | 5,8 | 1,5 |
| CNW M 933 / 12 | fino a 3 × 500 | 12 | 4,9 | 1,1 | 2,3 | 7,5 | 1,5 |
| CNW M 933 / 16 | fino a 3 × 500 | 16 | 3,6 | 1,1 | 3,2 | 9,0 | 2,5 |
| CNW M 933 / 20 | fino a 3 × 500 | 20 | 2,9 | 1,5 | 3,6 | 13,0 | 4,0 |
| CNW M 933 / 24 | fino a 3 × 500 | 24 | 2,4 | 2,2 | 3,6 | 13,0 | 4,0 |
| CNW M 933 / 30 | fino a 3 × 500 | 30 | 2,0 | 2,2 | 10,0 | 28,0 | 6,0 |
| CNW M 933 / 37 | fino a 3 × 500 | 37 | 1,9 | 3,3 | 11,0 | 29,0 | 6,0 |

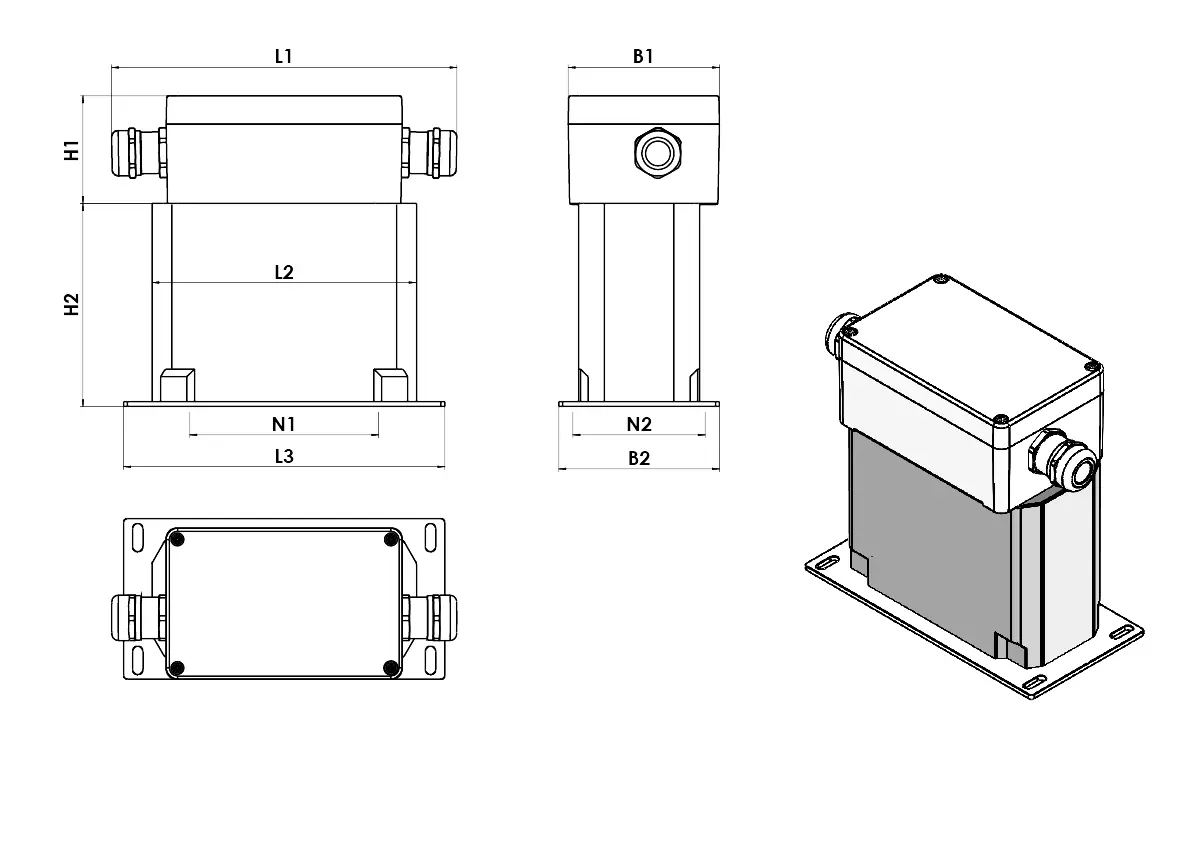

DIMENSIONI IN MM
| Tipo | L1 [mm] | B1 [mm] | H1 [mm] | Pressacavo | Morsetto | Grado di protezione | L2 [mm] | L3 [mm] | B2 [mm] | H2 [mm] | N1 [mm] | N2 [mm] | Ø D [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CNW M 933 / 2 | 185 | 80 | 57 | M20 | 4 mm² | IP66 | 140 | 125 | 77 | 113 | 100 | 60 | 5,5 x 7,0 |
| CNW M 933 / 4 | 185 | 80 | 57 | M20 | 4 mm² | IP66 | 140 | 125 | 77 | 113 | 100 | 60 | 5,5 x 7,0 |
| CNW M 933 / 6 | 185 | 80 | 57 | M20 | 4 mm² | IP66 | 140 | 125 | 87 | 113 | 100 | 70 | 5,5 x 7,0 |
| CNW M 933 / 8 | 185 | 80 | 57 | M20 | 4 mm² | IP66 | 140 | 125 | 87 | 113 | 100 | 70 | 5,5 x 7,0 |
| CNW M 933 / 10 | 200 | 80 | 80 | M20 | 4 mm² | IP64* | 175 | 155 | 99 | 137 | 130 | 79 | 5,5 x 12,0 |
| CNW M 933 / 12 | 200 | 80 | 80 | M20 | 4 mm² | IP64* | 175 | 155 | 114 | 137 | 130 | 94 | 5,5 x 12,0 |
| CNW M 933 / 16 | 200 | 120 | 100 | M20 | 6 mm² | IP64* | 195 | 200 | 125 | 165 | 165 | 100 | 9,0 x 13,0 |
| CNW M 933 / 20 | 200 | 120 | 100 | M25 | 6 mm² | IP64* | 195 | 200 | 145 | 165 | 165 | 120 | 9,0 x 13,0 |
| CNW M 933 / 24 | 200 | 120 | 100 | M25 | 6 mm² | IP64* | 195 | 200 | 145 | 165 | 165 | 120 | 9,0 x 13,0 |
| CNW M 933 / 30 | 210 | 120 | 110 | M32 | 16 mm² | IP64* | 250 | 255 | 180 | 220 | 185 | 150 | 9,0 x 13,0 |
| CNW M 933 / 37 | 210 | 120 | 110 | M32 | 16 mm² | IP64* | 250 | 255 | 180 | 220 | 185 | 150 | 9,0 x 13,0 |
Scheda tecnica
Scaricate la scheda tecnica con tutti i dati del prodotto.
Certificazioni
Questo prodotto è conforme alle certificazioni UL, RoHS e CE.
