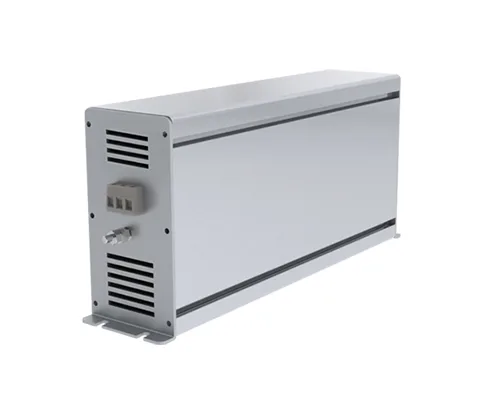

Filtro sinusoidale CNW 961
Filtro sinusoidale trifase Plus++
Descrizione
Il filtro sinusoidale REO Plus++ consente di sopprimere i disturbi non solo sulle linee verso il motore, ma anche sui conduttori di terra.
Il filtro sinusoidale REO Plus++ riconduce inoltre nel circuito intermedio le correnti che si generano nei cuscinetti, evitando che possano danneggiare la meccanica.
Il filtro sinusoidale REO Plus++ è impiegato in qualsiasi applicazione che richieda una potenza meccanica continua sicura e affidabilità.
Esempi di tali applicazioni sono il trattamento delle acque, in particolare le pompe di calore, e in generale la sicurezza dei materiali.
Vantaggi
- Distorsione armonica totale della tensione < 5 %
- Impiego di cavi non schermati
- Ridotta influenza EMC sui conduttori posati in parallelo
- È sufficiente un semplice filtro EMC integrato nell'inverter
- Nessuna necessità di filtri di rete esterni
- Costruzione compatta e silenziosa
Applicazioni tipiche
Esempi di tali applicazioni sono il trattamento delle acque, in particolare le pompe di calore, e in generale la sicurezza dei materiali. Il filtro sinusoidale REO Plus++ riconduce inoltre nel circuito intermedio le correnti che si generano nei cuscinetti, evitando che possano danneggiare la meccanica. Il filtro sinusoidale REO Plus++ è impiegato in qualsiasi applicazione che richieda una potenza meccanica continua sicura e affidabilità.
SPECIFICHE TECNICHE
- Conformità: EN 61558-2-20
- Tensione di prova: L-L 1.000 V, DC 1 min; L-PE 2.500 V, DC 1 min
- Tensione nominale: U = 3 x 500 V
- Classe del materiale isolante: T40/B
- Categoria climatica: DIN IEC 60068-1
- Sovraccarico: 1,5 x IN per 1 min / h
DATI TECNICI
| Tipo | Tensione nominale [V] | Corrente nominale [A] | Induttanza totale [mH] | Capacità [μF] | Rame [kg] | Peso [kg] |
|---|---|---|---|---|---|---|
| CNW 961 / 2 | fino a 3 × 500 | 2 | 33,4 | 0,11 | 1,4 | 5,2 |
| CNW 961 / 4 | fino a 3 × 500 | 4 | 16,7 | 0,34 | 1,7 | 5,5 |
| CNW 961 / 6 | fino a 3 × 500 | 6 | 11,0 | 0,50 | 3,0 | 5,8 |
| CNW 961 / 10 | fino a 3 × 500 | 10 | 6,60 | 1,10 | 4,5 | 9,1 |
| CNW 961 / 16 | fino a 3 × 500 | 16 | 4,20 | 1,10 | 5,0 | 13,0 |
| CNW 961 / 24 | fino a 3 × 500 | 24 | 2,83 | 1,50 | 6,5 | 17,3 |
| CNW 961 / 30 | fino a 3 × 500 | 30 | 2,20 | 2,20 | 12,0 | 37,0 |
| CNW 961 / 37 | fino a 3 × 500 | 37 | 1,64 | 2,20 | 12,5 | 38,0 |
| CNW 961 / 48 | fino a 3 × 500 | 48 | 1,41 | 3,30 | 16,2 | 42,0 |
| CNW 961 / 60 | fino a 3 × 500 | 60 | 0,91 | 4,70 | 17,0 | 62,0 |
DIMENSIONI IN MM
| Tipo | L1 [mm] | L2 [mm] | B1 [mm] | B2 [mm] | H [mm] | Ø D1 [mm] | Ø D2 [mm] | Perno PE [mm] | Lato inverter [morsetti] | Lato motore [morsetti] |
|---|---|---|---|---|---|---|---|---|---|---|
| CNW 961 / 2 | 366 | 351 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 4 | 366 | 351 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 6 | 366 | 3.541 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 10 | 470 | 455 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 16 | 525 | 500 | 150 | 110 | 190 | 9 x 15 | 9 x 15 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 24 | 655 | 630 | 150 | 110 | 190 | 9 x 17 | 9 x 17 | M6 | 6 mm² | 6 mm² |
| CNW 961 / 30 | 608 | 584 | 300 | 200 | 230 | 9 x 17 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 37 | 608 | 584 | 300 | 200 | 230 | 9 x 17 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 48 | 620 | 570 | 300 | 200 | 245 | 9 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 60 | 620 | 570 | 350 | 250 | 242 | 9 | 9 | M6 | 25 mm² | 25 mm² |
*Frequenza di commutazione minima 8 kHz. La retroazione nel circuito intermedio comporta un maggiore carico per l'inverter. Verificate che l'inverter sia adatto a questo impiego.
