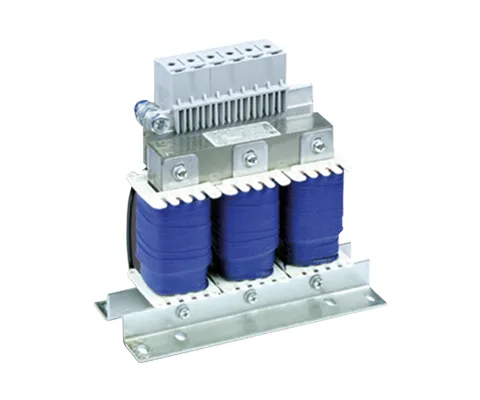

Filtro sinusoidale CNW 932
Filtro sinusoidale bifase
Vantaggi
- Basso riscaldamento
- Bassa rumorosità
- Produzione possibile secondo il sistema di isolamento UL E 251513
- Installazione semplice
- Possibile adattamento a cavi motore fino a 1.000 m
- Possibilità di rinunciare al cavo schermato
Applicazioni tipiche
Sistemi di azionamento per motori: costruzione di macchine, ascensori / scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori e turbine eoliche
SPECIFICHE TECNICHE
- Temperatura ambiente: 50 °C
- Grado di protezione: IP 00
- Classe di isolamento: F
- Linearità: LN a 1,2 x IN e ≥ 0,8 x LN a 1,5 x IN
- Tensione di prova: 3 kV
- Tensione nominale: 230 V
- Uk: 6,15 %
- Categoria di sovratensione: 2
- Grado di inquinamento: 2
- Raffreddamento: ON
- Frequenza di commutazione: ≥ 4 kHz
- Ondulazione di corrente: ≤ 20 % a 4 kHz
DATI TECNICI
| Tipo | Corrente nominale [A] | Induttanza [mH] | Resistenza R20 [mΩ] | Capacità [µF] | Potenza dissipata [W] | Uk a 230 V | Uk a 133 V | Uk a 400 V | Rame [kg] |
|---|---|---|---|---|---|---|---|---|---|
| CNW 931 / 3 | 3 | 15 | 349,5 | 6,8 | 17 | 6,2 % | 10,6 % | 3,5 % | 0,15 |
| CNW 931 / 4 | 4 | 11,3 | 275,2 | 10 | 22 | 6,2 % | 10,7 % | 3,6 % | 0,23 |
| CNW 931 / 6 | 6 | 7,5 | 133,1 | 10 | 29 | 6,2 % | 10,6 % | 3,5 % | 0,29 |
| CNW 931 / 8 | 8 | 5,6 | 94,4 | 20 | 33 | 6,1 % | 10,6 % | 3,5 % | 0,33 |
| CNW 931 / 10 | 10 | 4,5 | 62,2 | 20 | 37 | 6,2 % | 10,6 % | 3,5 % | 0,53 |
| CNW 931 / 12 | 12 | 3,75 | 59,9 | 20 | 43 | 6,2 % | 10,6 % | 3,5 % | 0,64 |
| CNW 931 / 16 | 16 | 2,8 | 43,4 | 20 | 56 | 6,1 % | 10,6 % | 3,5 % | 0,82 |
Certificazioni
Questo prodotto è conforme alle certificazioni RoHS e CE.
