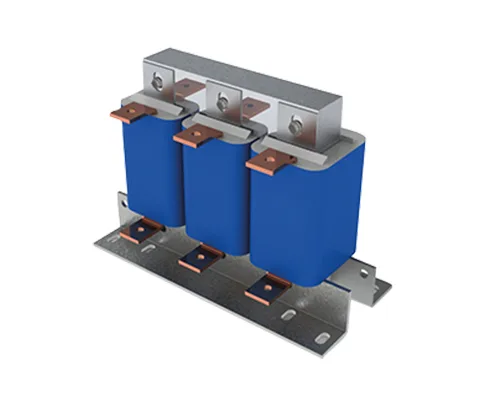

Filtro per armoniche CNW 999

Descrizione

Per impianti di compensazione della potenza reattiva e delle armoniche e per la protezione dei condensatori.

Vantaggi

Bassa tolleranza dell'induttanza
Bassa rumorosità
Comportamento lineare anche con correnti superiori alla corrente nominale
Collegamento a scelta tramite morsetti o cavi

SPECIFICHE TECNICHE

Conformità: DIN EN 61558-2-20
Tensione di prova: L-L 2.100 V DC, 1 min; L-PE 2.700 V DC, 1 min
Sovraccarico: 1,5 × In per 1 min/h
Categoria climatica: DIN IEC 60068-1
Classe termica: H
Grado di protezione: IP00
Tensione di uscita: 25 – 600 V
Corrente di uscita: 2 – 600 A
Potenza di uscita: 1.000 – 15.000 W

DATI TECNICI

Tipo con fattore di disaccordo 7 %

Tipo	Potenza reattiva condensatori [kVAr]	Frequenza di risonanza [Hz]	Fattore di disaccordo (p) [%]	Corrente nominale [A]	Corrente a 50 Hz [A]	Induttanza per fase [mH]	Rame [kg]	Massa [kg]
CNW 999/10/6	6,25	189	7	10,6	10,0	6,0	3	8
CNW 999/19/3	12,5	189	7	20,5	19,0	3,0	4	9
CNW 999/38/1,53	25	189	7	41,0	38,0	1,53	1	17
CNW 999/75/0,78	50	189	7	80,0	75,0	0,78	1	28

Tipo con fattore di disaccordo 14 %

Tipo	Potenza reattiva condensatori [kVAr]	Frequenza di risonanza [Hz]	Fattore di disaccordo (p) [%]	Corrente nominale [A]	Corrente a 50 Hz [A]	Induttanza per fase [mH]	Rame [kg]	Massa [kg]
CNW 999/9/14,5	6,25	134	14	9,1	9,0	14,5	5	9
CNW 999/19/6,9	12,5	134	14	19,1	19,0	6,9	5	15
CNW 999/38/3,5	25	134	14	38,2	38,0	3,5	1	24
CNW 999/76/1,73	50	134	14	76,5	76,0	1,73	1	43

DIMENSIONI IN MM

Tipo con fattore di disaccordo 7 %

Tipo	L [mm]	B [mm]	H [mm]	N1 [mm]	N2 [mm]	D1 [mm]	D2 [mm]	Distanza [mm]	Massa [kg]
CNW 999/10/6	190	101	155	170	69	8×12	–	30	7
CNW 999/19/3	190	111	155	170	79	8×12	–	30	8
CNW 999/38/1,53	240	150	205	185	97	10×18	9	55	17
CNW 999/75/0,78	265	172	225	200	122	10×18	9	55	28

Tipo con fattore di disaccordo 14 %

Tipo	L [mm]	B [mm]	H [mm]	N1 [mm]	N2 [mm]	D1 [mm]	D2 [mm]	Distanza [mm]	Massa [kg]
CNW 999/9/14,5	190	97	157	170	69	8×12	–	30	9
CNW 999/19/6,9	240	111	209	185	88	8×12	–	45	15
CNW 999/38/3,5	265	265	225	200	104	10×18	9	55	24
CNW 999/76/1,73	300	197	225	224	144	10×18	9	65	43
