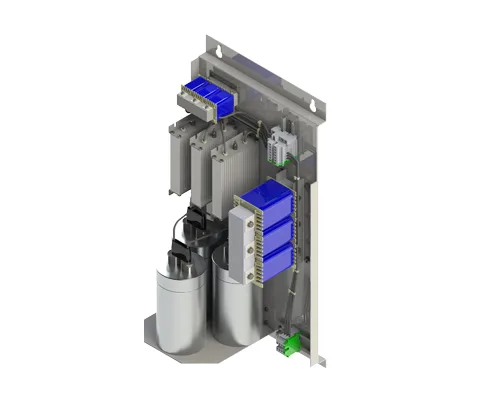

Filtro per armoniche CNW 957
Filtro per armoniche rigenerativo (400 V / 50 Hz)
Descrizione
I filtri LCL vengono impiegati in particolare nei convertitori rigenerativi (AFE), ma anche nei convertitori per le energie rinnovabili. Lo scopo principale di questo filtro è eliminare le frequenze PWM per proteggere la rete di alimentazione.
Vantaggi
- Aumenta l'efficienza dell'azionamento migliorando la qualità dell'energia
- Le basse perdite consentono un notevole risparmio sui costi energetici
- Design compatto e peso ridotto
- Raffreddamento naturale
- Resistore di precarica opzionale
SPECIFICHE TECNICHE
- Tensione nominale: 3 x 400 V / 50 Hz
- Categoria climatica: 25/085/21 DIN IEC 68 Parte 1
- Temperatura ambiente: 40 °C
- Grado di protezione: IP00
- Opzione: disponibile con resistore di precarica
- Corrente nominale: 14 – 74 A
- Frequenza: 50 Hz
DATI TECNICI
| Tipo | Corrente nominale [A] | L [mm] | B [mm] | H [mm] | N1 [mm] | N2 [mm] | D1 [mm] | D2 [mm] | Morsetto [mm²] |
|---|---|---|---|---|---|---|---|---|---|
| CNW 957 / 14 | 14 | 610 | 320 | 155 | 590 | 250 | ø9 / ø17 | ø7 | 4 |
| CNW 957 / 29 | 29 | 610 | 320 | 225 | 590 | 250 | ø9 / ø17 | ø7 | 10 |
| CNW 957 / 42 | 42 | 880 | 600 | 235 | 853 | 500 | ø9 / ø17 | ø9 | 16 |
| CNW 957 / 74 | 74 | 880 | 600 | 235 | 853 | 500 | ø9 / ø17 | ø9 | 35 |
