Descrizione

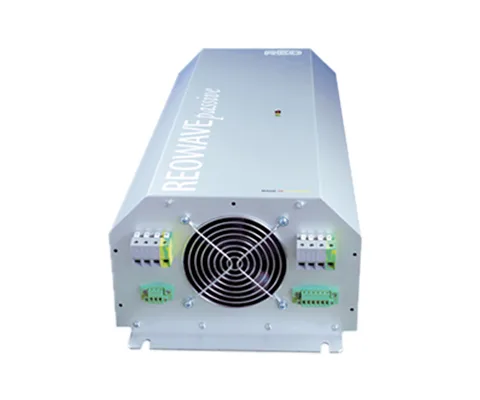

Il REOWAVE®passive filtra le armoniche generate dai ponti B6 (a tiristori, a diodi, ecc.) e dagli azionamenti motore. La rete di alimentazione viene alleggerita grazie alla compensazione della potenza reattiva armonica. Ciò consente risparmi nella scelta dei materiali e nel consumo energetico. Le correnti di avviamento e i picchi di corrente vengono fortemente attenuati, aumentando la durata e l'affidabilità degli impianti elettrici. La costruzione compatta e pronta all'uso consente un'installazione semplice. Il REOWAVE®passive contribuisce al rispetto delle norme internazionali sulla qualità dell'energia IEEE 519 ed EN 61000-3.

Vantaggi

Il REOWAVE®passive può essere fornito come REOWAVE®passive Plus, con le seguenti opzioni aggiuntive:

Funzione semaforo
Monitoraggio della temperatura
Contatti di segnalazione a potenziale zero
Disattivazione della funzione filtro in caso di guasto
Riduzione del valore THDI
Maggiore stabilità della rete
Riduzione della corrente d'ingresso fino al 30 %
Design compatto
Facile integrazione in impianti esistenti
Maggiore affidabilità dell'impianto elettrico
Disponibile opzionalmente con indicatore di sovracorrente per verificare l'efficacia del filtro

Le opzioni aiutano a controllare la qualità della rete e a inviare segnalazioni alla centrale di controllo in caso di guasto, consentendo il pieno controllo dell'assorbimento di potenza e una maggiore sicurezza di esercizio.

SPECIFICHE TECNICHE

Tensione nominale: 480 V
Frequenza: 60 Hz
Conformità: EN 60289 / EN 61558
Tensione di prova: L-L 2.500 V DC, 1 min; L-PE 2.500 V DC, 1 min
Classe di isolamento: T40/F
Grado di protezione: IP20 (disponibile anche in versione IP00)
Categoria climatica: DIN IEC 60068-1
Norme: IEEE 519, EN 61000-3-12, EN 61000-3-2, IEC 61000-3-4

DATI TECNICI

Fig. n.	Tipo	Corrente nominale [A]	Perdite [W]	L	B	H/H1	H2	N1	N2	D	Massa [kg]	Morsetto [mm²]
4	CNW 8981/9	9	120	570	240	175	–	545	150	9	25	10
4	CNW 8981/12	12	120	570	240	175	–	545	150	9	30	10
5	CNW 8981/16	16	160	670	275	175	–	645	200	9	35	10
5	CNW 8981/22	22	230	670	275	175	–	645	200	9	40	10
5	CNW 8981/32	32	241	820	340	175	–	795	250	9	50	10
5	CNW 8981/36	36	300	820	340	175	–	795	250	9	50	10
6	CNW 8981/45	45	313	1.000	360	260	–	925	298	13	65	16
6	CNW 8981/55	55	420	1.000	360	260	–	925	298	13	65	16
6	CNW 8981/70	70	487	1.000	360	260	–	925	298	13	80	16
7	CNW 8981/90	90	580	765	475	520	–	675	316	13	125	50
7	CNW 8981/110	110	710	765	475	520	–	675	316	13	175	50
7	CNW 8981/145	145	860	765	475	520	–	675	316	13	175	50

Fig. n.	Tipo	Corrente nominale [A]	Perdite [W]	L	B	H/H1	H2	N1	N2	D	Massa [kg]	Morsetto [mm²]
8	CNW 8981/180	180	1.000	600	600	200	1.800	–	–	–	340	–
8	CNW 8981/200	200	1.100	600	600	200	1.800	–	–	–	345	–
8	CNW 8981/230	230	950	600	600	200	1.800	–	–	–	352	–
8	CNW 8981/270	270	1.140	600	600	200	1.800	–	–	–	370	–
8	CNW 8981/330	330	1.570	600	600	200	2.000	–	–	–	427	–
8	CNW 8981/370	370	1.680	600	600	200	2.000	–	–	–	427	–
8	CNW 8981/400	400	1.410	600	600	200	2.000	–	–	–	442	–
8	CNW 8981/450	450	1.500	600	600	200	2.000	–	–	–	473	–
8	CNW 8981/550	550	1.850	800	800	200	2.000	–	–	–	540	–
8	CNW 8981/650	650	2.090	800	800	200	2.000	–	–	–	597	–

Fig. n.	Tipo CNW induttanza 1 / induttanza 2	Induttanza principale [A]
9	CNW 8981/800	800
9	CNW 8981/1000	1.000
9	CNW 8981/1200	1.200

A causa della progettazione particolare, in questo caso è richiesta una costruzione speciale: contattateci!

*Tutte le varianti sono disponibili anche come REOWAVE®passive Plus

Scheda tecnica

Scaricate la scheda tecnica con tutti i dati del prodotto.

Scarica la scheda tecnica
