Descrizione

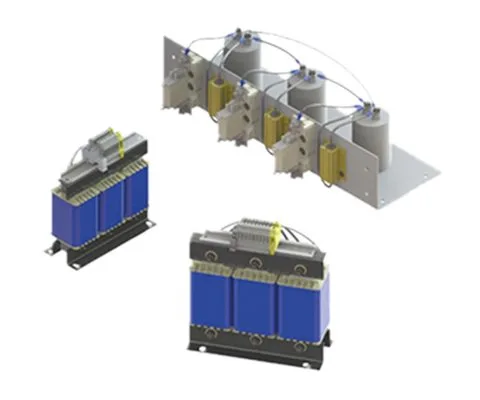

Il REOWAVE®passive filtra le armoniche generate dai ponti B6 (a tiristori, a diodi, ecc.) e dagli azionamenti motore. La rete di alimentazione viene alleggerita grazie alla compensazione della potenza reattiva armonica. Ciò consente risparmi nella scelta dei materiali e nel consumo energetico. Le correnti di avviamento e i picchi di corrente vengono fortemente attenuati, aumentando la durata e l'affidabilità degli impianti elettrici. La costruzione compatta e pronta all'uso consente un'installazione semplice. Il REOWAVE®passive contribuisce al rispetto delle norme internazionali sulla qualità dell'energia IEEE 519 ed EN 61000-3.

Vantaggi

Riduzione del valore THDI
Maggiore stabilità della rete
Riduzione della corrente d'ingresso fino al 30 %
Adatto all'installazione in quadri elettrici
Facile integrazione in impianti esistenti
Maggiore affidabilità degli impianti elettrici

SPECIFICHE TECNICHE

Conformità: EN 60289 / EN 61558
Tensione di prova: L-L 2.500 V DC, 1 min; L-PE 2.500 V DC, 1 min
Classe di isolamento: T40/F
Grado di protezione: IP00 (disponibile anche in versione IP20)
Categoria climatica: DIN IEC 60068-1
Tensione nominale: 480 V / 60 Hz
Norme: IEEE 519, EN 61000-3-12, EN 61000-3-2, IEC 61000-3-4

DATI TECNICI

Fig. n.	Tipo CNW / Induttanza 1 / Induttanza 2	Corrente nominale [A]	Perdite [W]	Induttanza di rete 1 [mm] L	Induttanza di rete 1 [mm] B1/B2	Induttanza di rete 1 [mm] H	Induttanza di rete 1 [mm] N1	Induttanza di rete 1 [mm] N2	Induttanza di assorbimento 2 [mm] L	Induttanza di assorbimento 2 [mm] B	Induttanza di assorbimento 2 [mm] H	Induttanza di assorbimento 2 [mm] N1	Induttanza di assorbimento 2 [mm] N2	Condensatori [mm] L	Condensatori [mm] B	Condensatori [mm] H	Condensatori [mm] N1	Condensatori [mm] N2	Condensatori [mm] N3	Condensatori [mm] N4	Massa [kg]
1/4	8981/9	9	120	190	92	210	170	68	155	77	155	130	57	500	200	100	450	470	100	–	16,2
1/4	8981/12	12	120	190	92	210	170	68	155	92	185	130	72	500	260	230	450	470	100	–	17,5
1/4	8981/16	16	160	230	90	258	176	71	190	82	210	170	58	500	200	100	450	470	100	–	25
2/4	8981/22	22	230	230	114	260	176	95	190	82	210	170	58	500	350	100	450	470	100	125	31,4
2/4	8981/32	32	241	240	117	270	185	95	210	97	238	175	77	500	200	230	450	470	100	125	40,4
2/4	8981/36	36	300	240	132	270	185	109	210	97	238	175	77	500	200	230	450	470	100	125	41,5
1/4	8981/45	45	313	300	120	335	224	94	210	107	238	175	87	500	200	100	450	470	100	–	55,1
3/4	8981/55	45	420	300	152	330	224	119	210	117	238	175	97	500	350	200	450	470	100	125	57,8
3/4	8981/70	70	487	300	165	330	224	132	230	114	260	176	95	500	260	230	450	470	100	–	67,3
3/4	8981/90	90	580	360	193	330	264	167	230	114	263	176	95	500	260	100	450	470	100	–	81,8
3/6	8981/110	110	710	420	189	367	316	159	240	122	280	185	100	500	350	230	450	470	100	125	107,5
3/6	8981/145	145	860	420	204	369	316	174	265	133	270	200	103	500	350	230	450	470	100	125	128

DIMENSIONI IN MM

Fig. n.	Tipo CNW / Induttanza 1 / Induttanza 2	Corrente nominale [A]	Perdite [W]	Induttanza di rete 1 [mm] L	Induttanza di rete 1 [mm] B1/B2	Induttanza di rete 1 [mm] H	Induttanza di rete 1 [mm] N1	Induttanza di rete 1 [mm] N2	Induttanza di assorbimento 2 [mm] L	Induttanza di assorbimento 2 [mm] B	Induttanza di assorbimento 2 [mm] H	Induttanza di assorbimento 2 [mm] N1	Induttanza di assorbimento 2 [mm] N2	Condensatori [mm] L	Condensatori [mm] B	Condensatori [mm] H	Condensatori [mm] N1	Condensatori [mm] N2	Condensatori [mm] N3	Condensatori [mm] N4	Massa [kg]
3/6	8981/180	180	1.000	420	234	368	316	204	300	135	315	224	107	500	260	200	450	470	100	–	157
3/6	8981/200	200	1.100	420	234	369	316	204	300	150	280	224	120	500	260	400	450	470	100	–	165
3/6	8981/230	230	950	480	220	417	356	184	300	170	280	224	135	500	350	100	450	470	100	125	175
3/6	8981/270	270	1.140	480	250	416	356	214	360	223	310	264	142	500	200	300	450	470	100	–	223
3/6	8981/330	330	1.570	480	250	465	356	214	360	223	310	264	142	500	370	160	450	470	100	125	243
3/6	8981/370	370	1.680	480	250	467	356	214	420	206	364	316	143	500	500	160	450	470	100	275	252
3/6	8981/400	400	1.410	480	250	464	356	214	420	204	363	316	143	500	370	400	450	470	100	125	257
3/6	8981/450	450	1.500	480	250	510	356	214	420	220	363	316	158	500	550	160	450	470	100	275	284
3/6	8981/550	550	1.850	480	250	506	356	214	420	235	364	316	174	500	550	160	450	470	100	275	298
3/6	8981/650	650	2.090	480	250	589	356	214	420	268	363	316	204	500	550	510	450	470	100	275	357

Fig. n.	Tipo CNW / Induttanza 1 / Induttanza 2	Corrente nominale [A]	Perdite [W]
3/6	8981/800 3/3	800	2.510
3/6	8981/1000 3/3	1.000	2.650
3/6	8981/1200 3/3	1.200	3.030

Per il REOWAVE®passive in versione IP00, a causa della concezione particolare, in questo caso è richiesta una costruzione speciale: contattateci!

*Tutte le varianti sono disponibili anche come REOWAVE®passive Plus

Scheda tecnica

Scaricate la scheda tecnica con tutti i dati del prodotto.

Scarica la scheda tecnica
