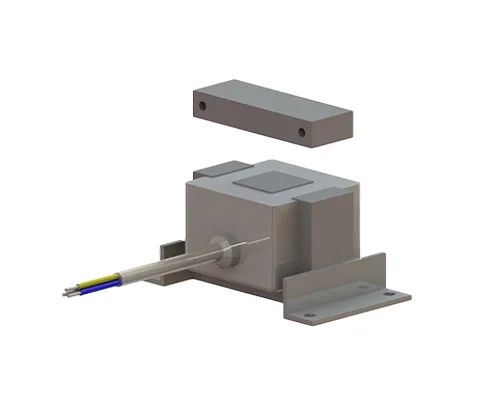

Elettromagnete REOVIB WE 131
Descrizione
Serie a forma di EI, potenza massima 690 VA a 3000 o 6000 1/min
- Fissaggio tramite fori filettati ciechi sulla base dell'elettromagnete e dell'armatura
Vantaggi
- Potenza massima 690 VA
- Costruzione piatta
- Particolarmente adatto per traferri ridotti
Applicazioni tipiche
Industria del confezionamento e settore della pesatura per processi di alimentazione e selezione
Processi di automazione e impianti di montaggio che utilizzano azionamenti elettromagnetici.
DATI TECNICI
| Tipo | Traferro nominale max. [mm] | Potenza a 3000 1/min [VA] | Potenza a 6000 1/min [VA] | Corrente nominale = corrente nominale termica a 230 V [A] | Peso elettromagnete [kg] | Peso armatura [kg] |
|---|---|---|---|---|---|---|
| REOVIB WE 131/75 | 0,5 | 110 | 110 | 0,5 | 1,4 | 0,27 |
| REOVIB WE 131/135 | 0,8 | 460 | 460 | 2 | 7,2 | 1,6 |
| REOVIB WE 131/136 | 0,6 | 690 | 690 | 3 | 8,7 | 2,2 |

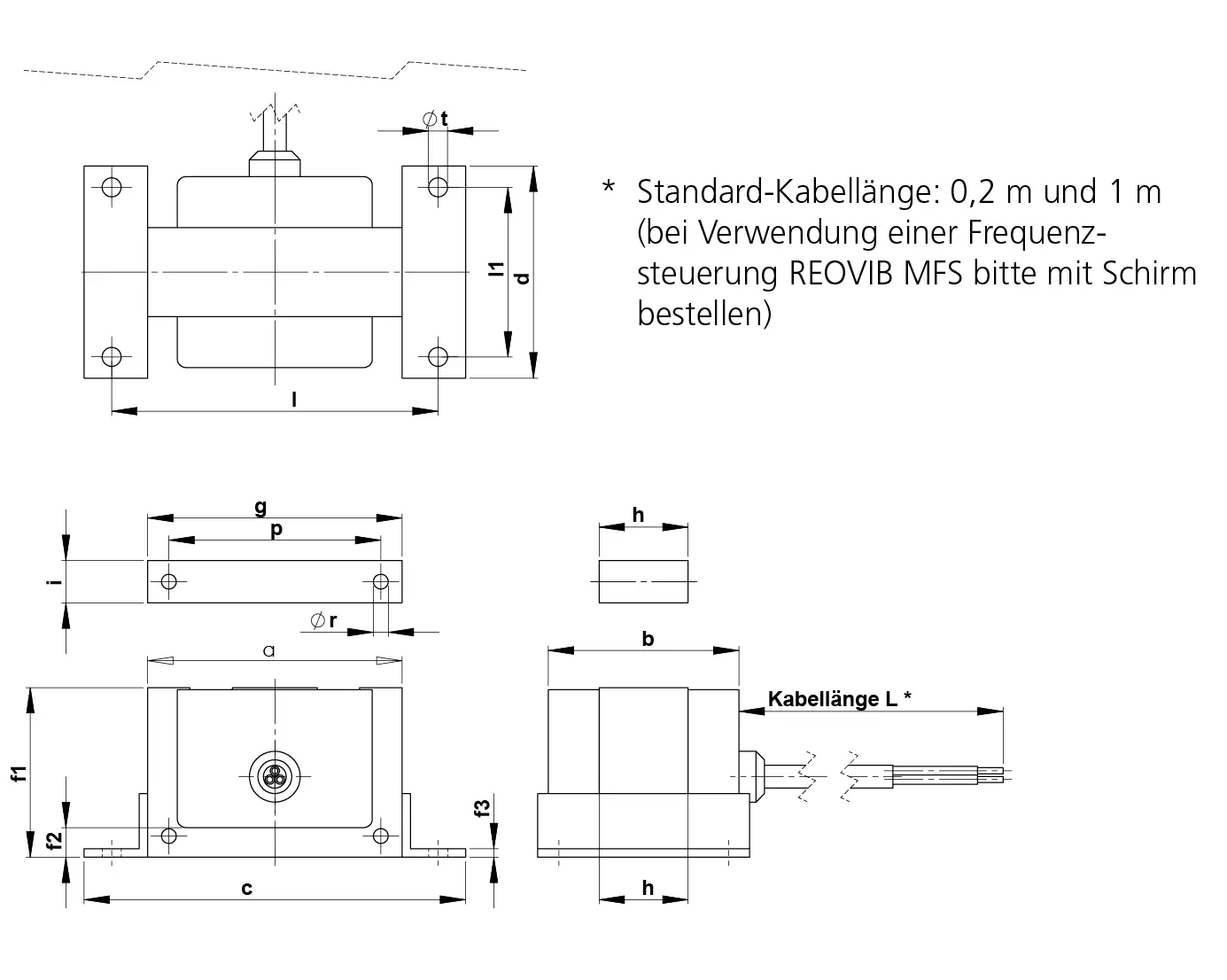

DIMENSIONI IN MM
| Tipo | a [mm] | b [mm] | c [mm] | d | f1 | f2 | f3 | g | h [mm] | i | l [mm] | l1 | p | ⌀r | ⌀t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| REOVIB WE 131/75 | 75 | 88 | 115 | 80 | 50 | 11 | 3 | 75 | 40 | 12,5 | 56 | 98 | 62,5 | 4,5 | 7 |
| REOVIB WE 131/135 | 135 | 125 | 175 | 110 | 90 | 18 | 3 | 135 | 70 | 22,5 | 155 | 90 | 112,5 | 7,5 | 7 |
| REOVIB WE 131/136 | 135 | 150 | 175 | 110 | 90 | 18 | 3 | 135 | 95,5 | 22,5 | 155 | 90 | 112,5 | 7,5 | 7 |
Scheda tecnica
Scaricate la scheda tecnica con tutti i dati del prodotto.
